一、总体概念与组成
7S001-35 液压紧链器由两大部分构成：
- 液压控制系统（液控阀组）
- 马达紧链装置（紧链器本体）
其中，紧链器本体完成整个紧链动作，液控阀组负责控制进入液压马达和液控制动器的压力与流向，两者配合实现刮板输送机链条的张紧与释放。
二、紧链器本体的结构与功能
紧链器本体是执行机构，主要完成“提供扭矩—驱动链条—实现紧链”这一完整动作链。其主要部件包括：
- 液压马达： 提供紧链所需的旋转动力，是整个装置的动力源。
- 液控制动器： 与液压马达一体安装，用于对马达输出进行制动与锁止，防止在高张力作用下反转或失控。
- 箱体： 承载内部传动件（输入轴组、惰轮等），并提供安装基准与防护。
- 输入轴组： 将液压马达输出扭矩传入箱体内部传动系统，是动力传递的第一环节。
- 惰轮及惰轮轴： 通过与输入轴组及后续齿轮啮合，改变传动方向或传动比，实现合适的输出转速与扭矩。
- 安全销： 作为机械过载保护元件，在异常过载时剪断，防止严重损坏主传动部件。
- 手柄组件、拨叉： 用于人工操作或切换某些工作状态（如啮合/脱开等），拨叉配合手柄实现机构位置的可靠转换。
- 键、轴等传动件： 连接各齿轮、轴系，完成扭矩的可靠传递。
手柄安装位置： 根据主机动力部的安装位置，手柄可安装在紧链器箱体任一侧，便于现场布置与操作。
三、紧链器本体的使用与维护注意事项
- 液压马达与液控制动器一体安装，严禁随意拆开 两者均为精密部件，拆卸可能导致密封、配合精度及性能下降。
- 手柄挡销必须到位
- 手柄上设有挡销，用于手柄定位和防止误动作。
- 当液压紧链器断开不用时，务必将挡销安装到位，确保机构处于安全位置。
- 长期停用后的检查 若紧链器长期未使用，再次投入使用前应仔细检查整体完好性，包括：
- 外观有无损伤、变形
- 接口、紧固件是否松动
- 传动是否灵活无卡滞
- 轴承润滑
- 紧链器中的轴承为双面带防尘盖的滚子轴承。
- 出厂前已注入适量润滑脂，正常使用时一般无需频繁补脂，但应定期检查运行温升与噪音。
- 齿轮防锈与保养
- 齿轮需定期涂覆防锈脂，尤其在潮湿、多粉尘或长期停机环境下。
- 防止锈蚀导致啮合不良、噪音增大或早期磨损。

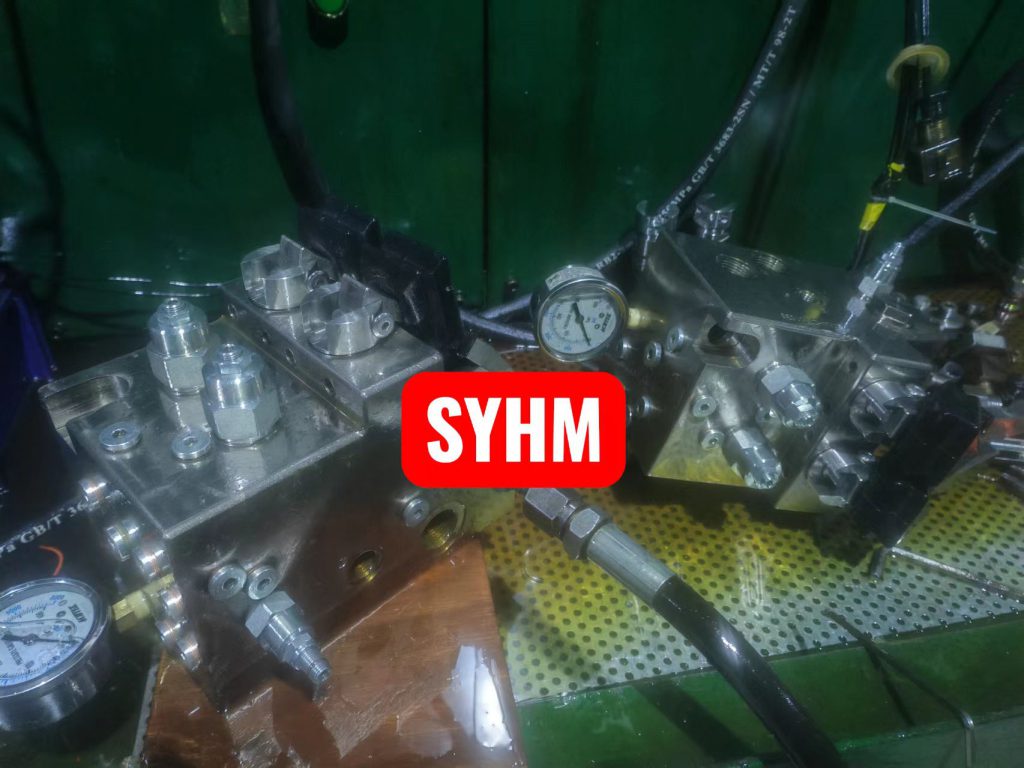

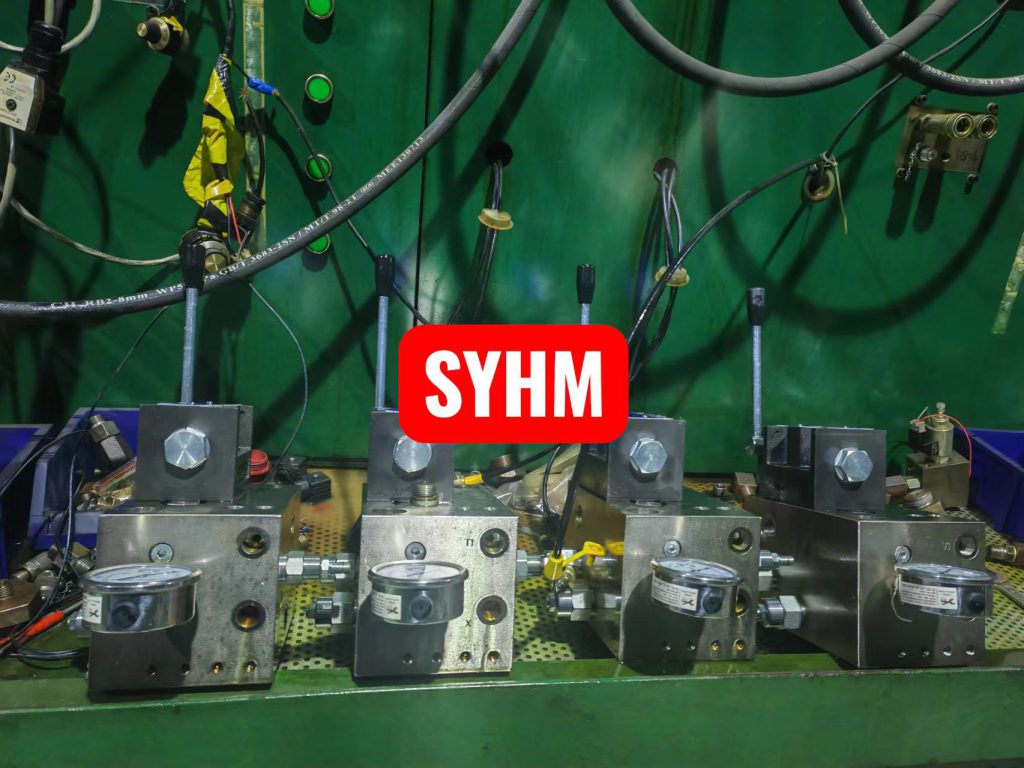

四、液控阀组的结构与作用
液控阀组是液压紧链器的“控制中枢”，其主要功能是：
- 控制工作液压力： 通过压力调节元件，设定进入液压马达和液控制动器的压力水平，从而控制输出扭矩与制动力。
- 控制工作液流向： 通过换向阀等元件，控制油液进入或回油方向，实现马达正转、反转或制动状态。
- 集成控制台形式： 将各阀件集成为一块控制台，整体布置紧凑，便于安装与维护。
与紧链器本体的连接方式：
- 控制台通过软管与液压马达、液控制动器连接。
- 软管连接方式使控制台位置可灵活调整，便于根据现场空间与操作习惯进行布置。
五、产品系列与适用性
在 7S001-35 液压紧链器的基础上，厂家还提供多种型号的紧链器产品，例如：
- 1JL 紧链器
- 2JL 紧链器
- 5JL 液压紧链器
- 6JL 液压紧链器
这些型号可根据不同刮板输送机主机型号、功率及工况进行选配，满足多种煤机配套需求。
六、小结
7S001-35 液压紧链器通过“紧链器本体 + 液控阀组”的组合，实现了：
- 动力输出（液压马达）与制动锁止（液控制动器）的集成
- 传动结构（输入轴组、惰轮、安全销等）的可靠布置
- 控制功能（压力与流向控制）的集中管理
- 维护要点（轴承润滑、齿轮防锈、手柄挡销、安全检查）的明确化
