带控制阀组的低速马达紧链装置属于刮板机马达紧链技术领域，针对传统机械紧链器依赖输送机电机驱动链轮、操作复杂、对大功率刮板机紧链效果差等问题，一种集成低速液压马达、齿轮箱离合器与马达控制阀组的紧链装置，用于对刮板机闭环链条进行张紧、减环和接链操作。
二、总体结构组成
该低速马达紧链装置主要由以下部分构成：
- 齿轮箱 作为紧链装置的机械传动核心，内部设置齿轮箱输出齿轮和齿轮箱离合器，用于与刮板机减速箱实现动力接合或脱开。
- 液压马达（低速内曲线式液压马达） 安装在齿轮箱一侧，为紧链提供低速大扭矩动力，适应刮板机高负载工况。
- 马达制动器 安装在液压马达右侧，通过外接油路与马达控制阀组连接，实现对马达的制动与释放，防止在高张力作用下马达被反向拖动。
- 马达控制阀组 控制液压马达的启动/停止、正转/反转以及制动器的动作，是本装置的液压控制核心。
- 齿轮箱输出齿轮 布置在齿轮箱内部下侧，用于与刮板机减速箱的链轮或齿轮啮合，将马达经齿轮箱传递的扭矩输出给刮板机。
- 齿轮箱离合器 设置在齿轮箱输出齿轮下侧，通过其结合/分离，实现紧链装置与刮板机减速箱的机械接合或脱开。
- 离合器操作手柄 布置在齿轮箱与液压马达连接处的左侧，用于人工操作齿轮箱离合器的结合与分离。
- 齿轮箱手柄锁定机构 安装在离合器操作手柄下侧，用于锁定手柄位置，防止离合器误动作。

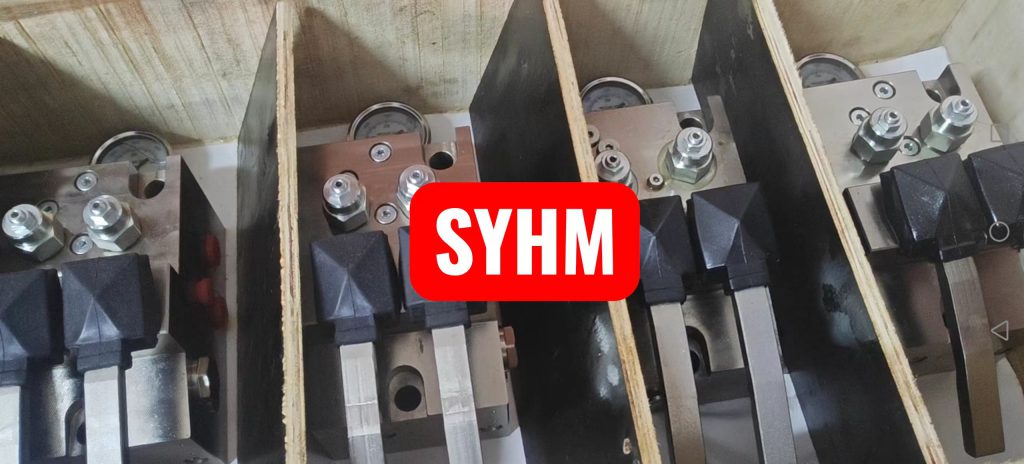

三、马达控制阀组的结构与功能
马达控制阀组用于对液压马达及马达制动器进行综合控制，其内部主要包括：
- 第一手动换向阀、第二手动换向阀
- 可采用两个两位三通阀，或用一个三位四通阀替代两个两位三通阀。
- 用于控制液压马达的进出油方向，实现马达的正转与反转。
- 第一平衡阀、第二平衡阀 用于防止负载引起的失控运动，保证马达在高负载下平稳运行，并实现必要的防超速与保压功能。
- 梭阀 用于在两路压力信号中选择较高压力作为控制信号，常用于制动器或平衡阀的先导控制。
- 液控换向阀 通过先导压力控制主油路的通断，实现对马达制动器或主油路的自动控制。
- 与液压马达、马达制动器的连接 马达控制阀组通过油路分别与液压马达和马达制动器连接，实现：
- 马达启停与转向控制
- 制动器的制动/释放控制
- 紧链过程中的安全与稳定控制
四、齿轮箱与离合器机构
齿轮箱内部结构及离合器机构是实现“紧链工况与正常运行工况”切换的关键：
- 齿轮箱输出齿轮 与刮板机减速箱啮合，将液压马达经齿轮箱传递的扭矩输出给刮板机链轮，实现链条张紧。
- 齿轮箱离合器 设置在输出齿轮下方，通过其结合/分离实现：
- 紧链时：离合器结合，齿轮箱输出齿轮与刮板机减速箱连接，马达驱动链条张紧；
- 非紧链时：离合器分离，紧链装置与刮板机主传动脱开，不影响正常运行。
- 离合器操作手柄与锁定机构
- 操作手柄用于人工切换离合器状态；
- 手柄下方的锁定机构用于防止误操作，确保离合器在“结合”或“分离”位置可靠保持，避免中间状态导致啮合不良或安全隐患。
五、工作原理与紧链过程
综合上述结构，本装置的典型紧链工作过程如下：
- 离合器接合 操作离合器手柄，使齿轮箱离合器结合，齿轮箱输出齿轮与刮板机减速箱啮合，并通过手柄锁定机构锁定位置。
- 设定马达控制阀组工作状态 通过第一、第二手动换向阀设定马达转向（正转用于紧链，反转可用于松链或调整）。
- 启动液压马达并释放制动器 马达控制阀组向液压马达供油，同时通过液控换向阀与梭阀控制马达制动器释放，马达开始低速旋转。
- 通过齿轮箱输出扭矩，张紧刮板链 液压马达输出扭矩经齿轮箱传递至刮板机减速箱，带动链轮转动，实现刮板链的张紧。
- 达到预期张紧状态后停止马达 操作马达控制阀组切断马达供油，马达停止；平衡阀与制动器共同作用，防止链条反向拖动马达。
- 进行减环/接链操作 在链条张紧状态下，切除多余链环并重新接链，保证链条张紧度符合要求。
- 解除离合器，恢复正常运行 完成紧链后，操作离合器手柄使齿轮箱离合器分离，紧链装置与刮板机主传动脱开，刮板机恢复正常工作状态。
六、相对现有技术的优点与技术效果
与传统依靠输送机电机驱动、采用手动夹紧机构的机械紧链器相比，具有以下优点：
- 操作简化 通过马达控制阀组实现马达启停与正反转控制，配合离合器手柄操作，整体紧链流程清晰、步骤简化。
- 适应大功率刮板机 采用低速大扭矩液压马达，配合齿轮箱传动，更适合大功率刮板机的高负载紧链工况。
- 安全性提升
- 马达制动器与平衡阀防止链条高张力下的失控反转；
- 手柄锁定机构防止离合器误动作；
- 整体结构有利于减少误操作和机械损坏风险。
- 紧链效果更好 通过专门的马达控制阀组与离合器结构，紧链过程可控、扭矩输出稳定，紧链效果优于传统机械紧链器。
