引言：
欢迎来到电液一体化的新时代！传统的液压系统正在被赋予“智慧大脑”，变得更智能、更高效、更灵活。而HydraForce的EFDR1，就是这样一款专为移动设备设计的、功能强大且可自由配置的独立风扇控制器。
作为HydraForce经销商和深耕液压领域20年的系统集成专家，我们今天将为您深度解析这份来自HydraForce的权威应用笔记。我们将展示如何将EFDR1控制器与HydraForce高性能液压阀及传感器完美结合，构建一个完整的可逆风扇驱动系统。更重要的是，我们将向您证明，我们有能力将这一复杂的“电液一体化”方案，转化为您设备上稳定、可靠、即插即用的核心模块。
第一部分：系统概述与液压回路设计
1. 系统目标：
本方案旨在构建一个基于温度感应的、可比例调速、并具备反转自清洁功能的液压风扇冷却系统。
2. 核心液压元件与工作原理：
- 比例速度控制阀 (TS10-27，带ER线圈): 这是风扇速度的执行者。EFDR1控制器通过改变输出给该阀线圈的电流，来控制系统压力。零电流时，系统压力最大，风扇转速最高（失电安全设计）。随着电流增加，系统压力降低，风扇转速也随之降低。
- 反转方向控制阀 (SV10-40): 这是风扇反转的执行者。由EFDR1的次级输出控制，用于切换风扇马达的油液流向。
- 防气穴单向阀 (CV08-20): 保护马达在超速或停机时免受气穴损害。
- 智能反转保护逻辑 (ColdShot): 特别提到一个智能细节：在一次反转循环结束后，EFDR1会瞬间给TS阀一个“ColdShot”（零电流），确保系统压力能立即建立，防止因反转后温度过低、系统压力不足而导致的马达失速。这充分体现了系统的智能化和高可靠性。

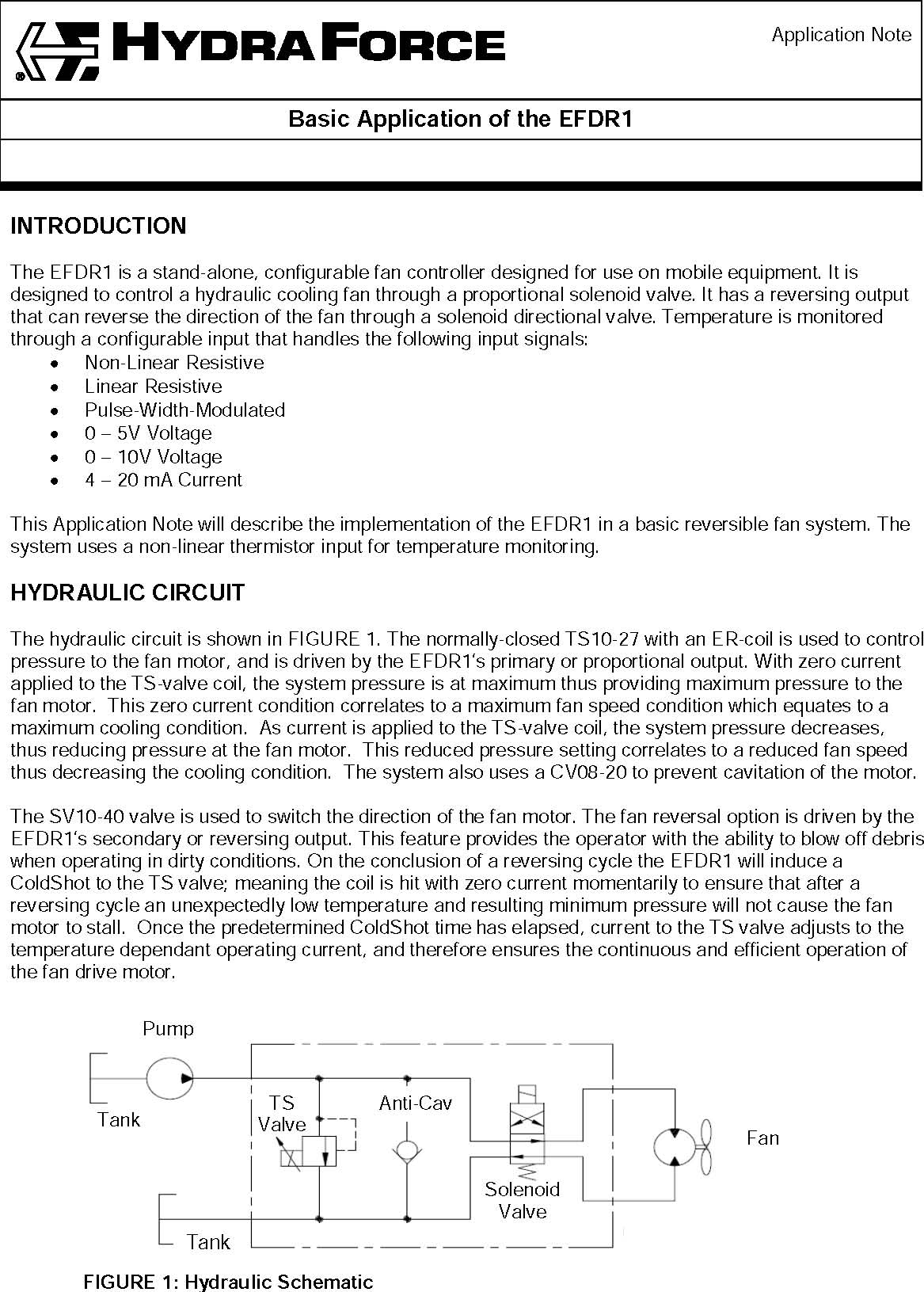

（配图1：智能风扇驱动系统液压原理图）
第二部分：电气回路与控制器配置
1. 电气连接：
EFDR1控制器作为整个系统的“大脑”，其接线至关重要。
- 主输出（2-pin）: 连接TS10-27，控制风扇速度。
- 次级输出（6-pin中的1&6脚）: 连接SV10-40，控制风扇反转。
- 信号输入（6-pin中的2&3脚）: 连接ERT150温度传感器和并联的反转开关。
- 接线规范： 特别强调，为保证IP65防护等级，传感器和开关的线束必须在Deutsch接头外部进行拼接，然后单线穿入接头密封圈。我们不仅懂得原理，更注重这些决定系统长期可靠性的工艺细节。

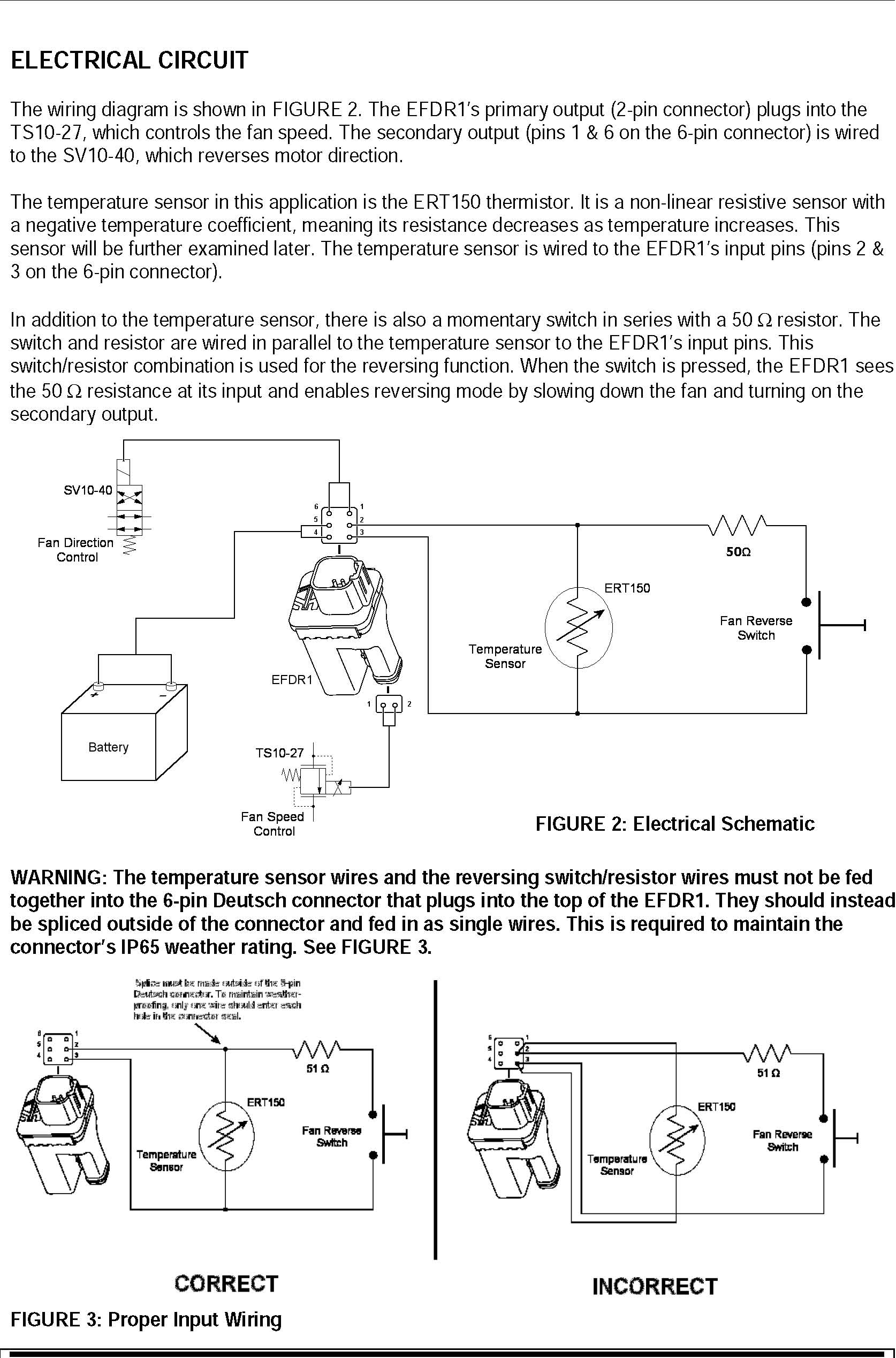

（配图2：智能风扇驱动系统电气原理图及正确接线示意图）
2. EFDR1控制器参数化配置：
EFDR1的强大之处在于其高度的可配置性。通过专用的图形化软件，我们可以为您进行全方位的参数设定，使其行为完全匹配您的设备需求。
- 输入参数配置:
- 输入类型: 支持多种传感器（非线性/线性电阻、PWM、电压、电流信号），我们可根据您选用的传感器（本例为ERT150非线性热敏电阻）进行精确配置。
- 传感器特性: 我们只需将ERT150传感器的Steinhart-Hart常数输入，EFDR1即可自动完成温度-电阻的复杂计算，大大简化了配置过程。
- 控制参数配置（定义风扇行为）:
- 温度控制点: 我们可以设定详细的温度控制曲线，例如，设定在60°C到90°C之间进行精细的比例调节，而在该范围之外则进行更激进的快速冷却，以始终将油温维持在最佳区间。
- 输出参数配置:
- 电流范围、抖频、斜坡时间: 我们会根据TS10-27阀的特性，设定最佳的最小/最大输出电流、抖频和升降速时间，以实现最平顺、最高效的控制。
- 反转参数配置:
- 触发方式、超时时间、保持电流、ColdShot时间等: 我们可以为您设定手动“按住反转”、或“一键反转”等多种模式，并精调各项时间参数，实现最智能的自清洁功能。

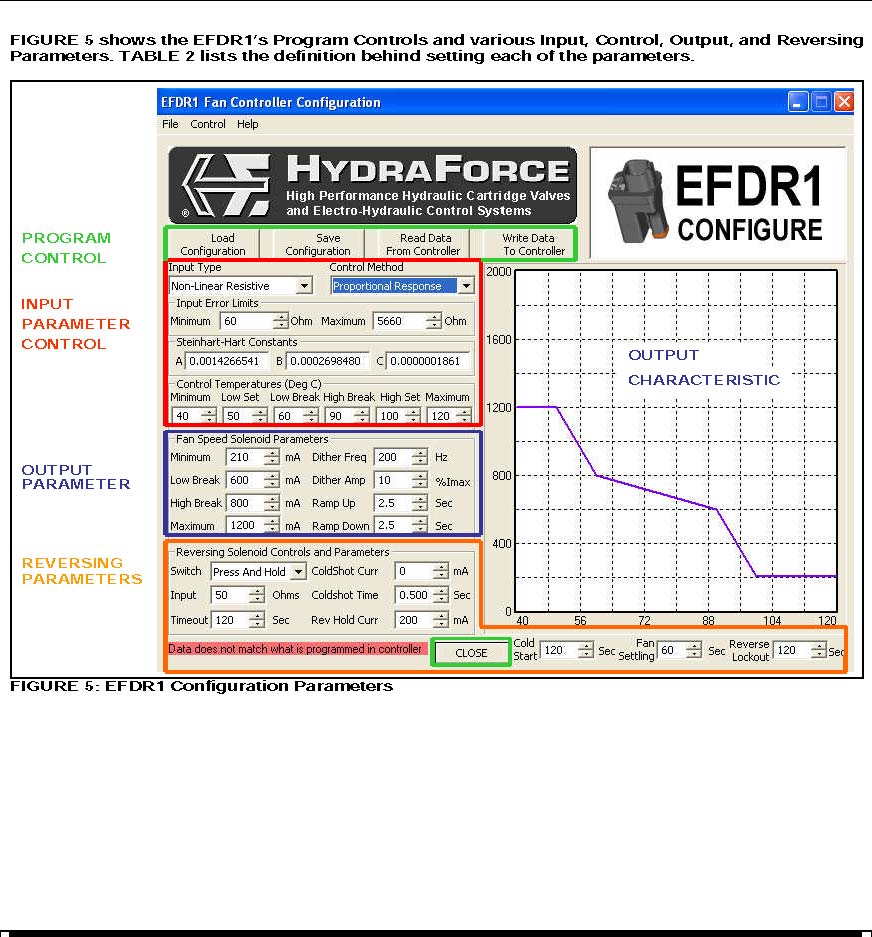

（配图3：EFDR1控制器配置软件界面截图）
从“电液理论”到“集成产品”——我们的全栈式服务
HydraForce提供了顶级的控制器和液压元件，但一个成功的电液系统，需要一个能将两者无缝融合的伙伴。
- 我们是电液专家： 我们拥有深刻理解并熟练配置EFDR1控制器的工程师团队，能将您的需求转化为精确的控制逻辑和参数。
- 我们是液压专家： 我们能为您选择最匹配的HydraForce阀件，并利用Automation Live Manifold软件，将它们与我们经销的SUN、Argo-Hytos等其他元件，共同设计成一个高度优化的集成阀块。
- 我们是制造专家： 在我们的自有工厂，这个集成了液压阀、预留了传感器接口、并配有标准Deutsch接头的**“智能电液控制模块”**将被精密制造出来。
- 我们提供一站式方案： 我们交付给您的，将不仅仅是硬件。我们可以为您提供一个预先配置好程序、经过全面测试、即插即用的完整系统。您只需连接电源、传感器和执行器，即可立即拥有一个智能化的风扇驱动系统。
结论：
未来属于电液一体化。选择我们，就是选择一个能带您跨入这个新时代的、真正具备全栈式服务能力的合作伙伴。
我们拥有全系列HydraForce电控产品和液压阀的现货库存，更有将它们组合成高级智能系统的深厚技术功底和强大制造能力。
如果您渴望为您的设备装上“智慧大脑”，实现前所未有的节能、高效与智能化，请立即联系我们。让我们用HydraForce的先进电液技术，为您开启无限可能！
