用 插装阀+电控+软件工具 替代传统整体式多路换向阀

作者： /

一、文章核心观点概括

这篇文章围绕 HydraForce 基于插装阀的电液控制回路 展开，核心结论是： 用 插装阀+电控+软件工具 替代传统整体式多路换向阀，可以在移动液压设备上实现更高的能效、更精细的流量控制和更灵活的系统设计，代表产品是 HSPEC 多功能电比例插装阀 及其配套的 EVDR 控制器、INTEGR8 方案库和 i-Design 设计软件。

二、传统方案的问题与插装阀方案的优势

  • 传统方案：
    • 主角：整体式滑阀型多路换向阀（spool-type directional control valve）。
    • 问题：
      • 进油/回油节流特性固定（固定的 meter-in/meter-out 特性），设计工程师可调空间小。
      • 多功能并联时，流量分配与节流特性被“捆绑”在同一阀芯上，难以针对单个执行元件优化。
      • 维护时往往需要拆整个阀片堆，成本高、停机时间长。
  • 插装阀方案：
    • 主角：集中式集成块中的多个插装阀，每个功能口独立配置。
    • 优势：
      • 进油/回油可独立设定节流特性，实现真正的独立 meter-in / meter-out 控制。
      • 每个插装阀可单独选型、调节、标定，针对单个执行元件优化流量特性，不影响其他回路。
      • 维护时可单独更换某一个插装阀，无需拆解整块阀组。
      • 集成块更紧凑，可更靠近执行元件布置，缩短管路、改善响应。

三、HSPEC 多功能电比例插装阀的结构与技术细节

  • 额定参数：
    • 连续工作压力：5075 psi（350 bar）

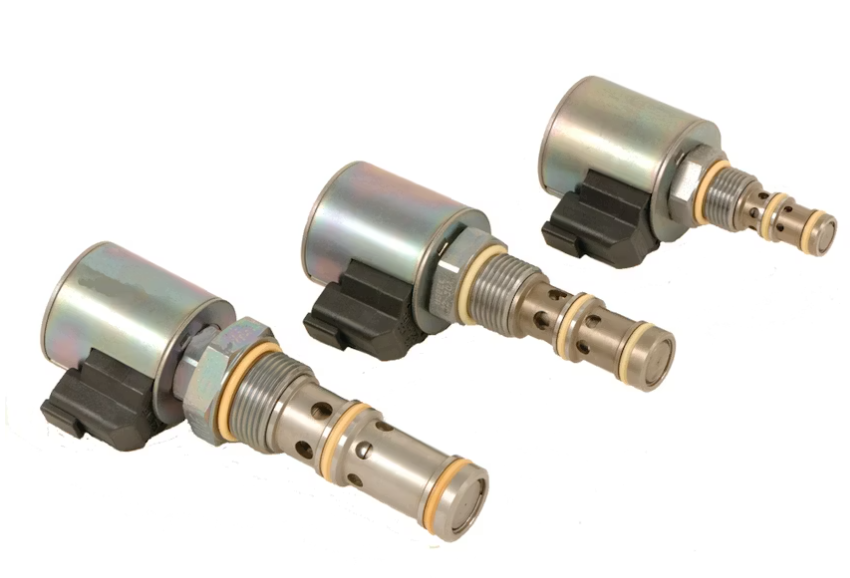

    • 流量范围：三种规格，约 9 gpm（34 L/min）– 35 gpm（132 L/min）
  • “三阀合一”的多功能结构： HSPEC 实际上在一个插装阀中集成了三种功能：
    • 电比例阀（electro-proportional valve）：实现对流量的比例控制。
    • 后置压力补偿阀（post-pressure compensator）：实现后置补偿的流量分配与流量稳定。
    • 负载感应梭阀（load-sense shuttle valve）：将最高负载压力反馈给泵或补偿回路。
  • 集成带来的工程优势：
    • 原本需要 3 个独立插装阀 才能实现的功能，现在由 1 个 HSPEC 完成。
    • 集成块上 钻孔更少、体积更小、加工时间更短，材料和加工成本下降。
    • 集成块更紧凑，阀组可更靠近执行元件，提升响应速度和布置灵活性。

四、后置压力补偿与流量共享（flow sharing）

  • 后置压力补偿（post-pressure compensation）的作用：
    • 当 总泵流量不足以满足所有工作回路总需求，且各执行元件负载压力不同（“不同工况、不同压力”）时， 后置补偿可以让 可用泵流量在各工作回路之间按比例“公平分配”。
    • 这样，即使某些回路负载压力较高，也不会“抢占”全部流量，所有动作仍能按比例同时进行。
  • 流量共享（flow sharing）的意义：
    • 对需要 多动作同时进行 的移动机械（如装载机的举升+翻斗、收割机多机构联动等）， 流量共享可以显著改善操控感和生产效率。
  • 传统实现方式 vs HSPEC：
    • 传统要用插装阀实现后置补偿流量共享，需要在 A、B 两个工作口分别布置压力补偿阀和负载感应单向阀， 回路复杂、元件多、装配难度大。
    • HSPEC 通过内部集成 电比例+后置补偿+负载感应梭阀， 在一个插装阀中就实现了 后置补偿流量共享，大幅简化回路。

五、“桥式回路”（bridge circuit）与独立进/回油控制

  • 桥式回路的概念：
    • 名称来源于与电子中的 惠斯登电桥（Wheatstone Bridge） 类似的结构。
    • 目标是实现 完全独立的 meter-in（进油节流）和 meter-out（回油节流）控制。
  • 在桥式回路中的角色分工：
    • HSPEC：负责 进油侧的流量控制（meter-in flow control），并带有后置补偿。
    • 平衡阀/平衡溢流阀（counterbalance valves）：负责 回油侧的压力控制（meter-out pressure control）， 实现负载保持、防止失控下滑等。
  • 技术特点：
    • 每个功能只需要 两个线圈（two coils per function），但仍然实现了 进油与回油的独立控制。
    • 进油侧按流量控制、回油侧按压力控制的组合， 对任何液压执行元件（缸或马达）都能提供 理想的运动控制特性：
      • 精细的速度调节
      • 良好的负载保持与安全性
      • 相比传统滑阀回路有 显著节能效果（减少不必要的压差损失）
  • 典型应用：
    • 装载机的 动臂/铲斗控制：需要精细节流和负载保持。
    • 伸缩臂叉装车（telehandler）：要求 平稳起升、平滑下降。
    • 各类农机（收割、振动、输送、打包等多机构）：多执行元件同时动作、对流量分配和控制精度要求高。

六、电液控制：EVDR-0201 控制器的功能

  • EVDR-0201 控制器的定位：
    • 一款 可同时驱动 1–2 个电磁线圈 的小型控制器，带 CAN 总线。
    • 可作为 独立控制单元 使用，也可与整机 主控 ECM 通过 CAN 通讯协同工作。
  • 硬件与安装：
    • 可通过 Deutsch 接插件 直接安装在阀块或插装阀上，形成紧凑的一体化电液模块。
  • 可配置参数：
    • 斜坡时间（ramp rates）：控制电流上升/下降速度，实现柔和启停。
    • 最大电流（maximum current）：匹配不同线圈和阀的额定电流。
    • 其他电流/信号参数，用于 精细调节电比例插装阀的响应与特性。
  • 意义：
    • 通过软件参数化配置，工程师可以 快速标定阀的动态响应和流量特性， 进一步释放 HSPEC 等电比例插装阀的性能。

七、INTEGR8 方案库与 i-Design 4 设计软件

  • INTEGR8 方案库：
    • HydraForce 预先设计并测试的一系列 “工程化液压控制解决方案”。
    • 包含 40 多种常用的方向控制与流量控制组合方案，每种方案：
      • 已完成 兼容性与性能测试；
      • 提供 组合后的 ISO 图形符号，可直接用于液压原理图。
    • 支持 直动式（direct-acting）和先导式（pilot-operated） 控制方案。
    • 工程师可在此基础上 再叠加其他阀元件，扩展更多功能。
  • i-Design 4 设计软件：
    • 支持在软件中 拖拽 INTEGR8 方案模块，快速搭建控制回路。
    • 功能包括：
      • 导出液压原理图到 AutoCAD；
      • 生成 STP 三维模型，用于 Pro/E（Pro-E） 等三维 CAD；
      • 将原理图导入 Automation Studio 做仿真。
    • 软件可 免费下载安装，显著减少工程师在回路设计、验证和三维集成上的工作量。
  • 工程意义：
    • 通过 标准化、预验证的方案库 + 设计软件， 大幅减少“拍脑袋”式回路设计和反复试错，降低设计风险和开发周期。

八、整体评价与适用场景

  • 整体评价：
    • HSPEC 多功能电比例插装阀 + EVDR 控制器 + INTEGR8 方案库 + i-Design 软件， 形成了一个从 元件 → 回路 → 电控 → 设计工具 的完整技术体系。
    • 相比传统滑阀式多路阀，能在：
      • 能量效率（更少无谓压差）
      • 流量分配与动作协调（后置补偿流量共享）
      • 运动控制品质（独立 meter-in/meter-out）
      • 维护便利性（插装阀可单独更换） 等方面提供明显优势。
  • 典型适用设备：
    • 装载机、伸缩臂叉装车、各类农机、以及所有需要 多执行元件同时动作、对流量分配和控制精度要求高 的移动液压设备。
