——基于 HydraForce 比例控制与集成块的系统升级

1. 背景与挑战（CHALLENGE）

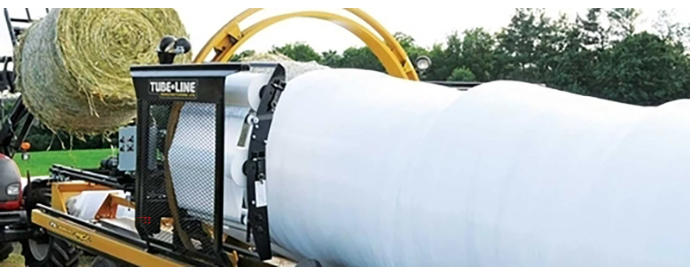

加拿大 Tubeline Manufacturing 的 AX2 inline bale wrapper（直列式裹包机）在市场上已经非常成功，但其液压系统仍采用 工业型机械开关，存在以下不足：

• 控制方式粗糙，不够精细
• 液压元件分散，占空间大
• 功能扩展受限
• 无法实现柔性控制（如软启动）
• 布线复杂，维护不便

来自 Fluid Power Sales, Inc. 的 Bob Dewaele 看到 AX2 的液压回路后认为：

“这是一个非常适合用 HydraForce 比例阀 + 集成块来升级的项目。”

Tubeline 希望借此机会打造一台 更智能、更可靠、更高性能 的新一代裹包机。

2. 升级策略（STRATEGY）

Tubeline 与 Fluid Power Sales 及 HydraForce 合作，开发了全新的 ECV 系列裹包机（2014 年推出），核心升级包括：

🔧 2.1 液压系统全面集成化

• 所有阀件整合到 单一集成块（manifold）
• 系统占用空间减少 10–15%
• 集成更多液压功能
• 结构更紧凑、泄漏点更少、维护更方便

🎛 2.2 引入电液比例控制

• 使用 HydraForce 比例方向阀
• 通过 ECU 实现精准控制
• 可编程操作界面 + 定制线束
• 可根据客户需求提供不同控制选项（多模式控制）

🧠 2.3 电子控制单元（ECU）+ 可编程显示器

• 提供更高的自动化能力
• 支持参数调整、状态显示、故障诊断
• 操作体验更现代化

3. 技术成果（RESULT）

⭐ 3.1 比例控制带来的关键性能提升

裹包机最关键的动作是 塑料膜的放卷与包裹。塑料膜非常薄、易撕裂，因此需要极其平稳的启动。

HydraForce 比例阀实现了：

✔ 软启动（Soft-start）

• 通过电子“斜坡（ramp）”控制
• 避免膜在启动瞬间被拉断
• 提高裹包质量与可靠性

Bob Dewaele 评价：

“塑料膜很脆弱，但比例控制让我们可以柔性启动，几乎完全消除了膜被拉断的风险。”

🔄 3.2 优先按需（Priority-on-Demand）液压回路

裹包功能采用：

• EC16-42 压力补偿器（pressure compensator）
• PV70-33 比例流量控制阀（proportional flow control valve）

该组合实现：

• 在多功能同时运行时，优先保证裹包动作的稳定性
• 精确控制流量，确保膜张力一致
• 提高整机效率

🎮 3.3 操作体验升级

• 更简化的布线
• 方向与前进/后退采用 拇指摇杆（thumbstick） 控制
• 操作更直观、响应更快

📈 3.4 市场反馈

自 2016 年 6 月以来，Tubeline 客户已进行了 超过 12,000 次在线试驾（online test drives），显示市场对新系统的高度认可。

4. 技术总结（完整要点）

技术点	说明
液压集成块	占用空间减少 10–15%，功能更集中
比例方向阀	实现软启动，避免塑料膜撕裂
EC16-42	压力补偿器，用于优先按需回路
PV70-33	比例流量阀，精确控制裹包速度
ECU + 显示器	可编程、可诊断、可扩展
拇指摇杆控制	简化操作，提高效率
12,000+ 在线试驾	市场验证效果显著
