比例阀 + 仿真：从“能动”到“好动”的运动控制方案说明

在很多工程机械、工业设备的运动控制回路中，用户早就上了比例阀，但真正的痛点往往还在：动作不够柔和、负载变化时速度难以稳定、上坡下坡时容易“窜车”或“溜车”。 Sun Hydraulics 的比例阀系列，正是围绕 meter‑in（进油节流）与 meter‑out（回油节流） 两种控制策略，构建出一整套适用于直线与回转执行器的运动控制方案。结合我们引进的 AUTOMATION STUDIO LIVE MANIFOLD，可以在设计阶段就把“阀选型 + 回路机能 + 控制策略”一次性跑清楚，而不是在现场反复试错。

1. 应用场景与核心思路

目标： 在各种负载工况下，实现执行器速度可控、停止位置可控、动作平顺且安全。

• 典型应用：
  • 行走驱动（马达）——上坡、下坡、变载工况
  • 起升/伸缩油缸——重载、轻载、惯性大
  • 回转与摆动机构——需要精细启停与防溜
• 核心思路：
  • 通过比例阀对 进油侧（meter‑in） 或 回油侧（meter‑out） 进行可变节流
  • 配合压力补偿、负载保持、溢流保护等元件，实现：
    • 速度与加速度可调
    • 负载变化时速度尽量保持恒定
    • 停止时无明显冲击与溜动

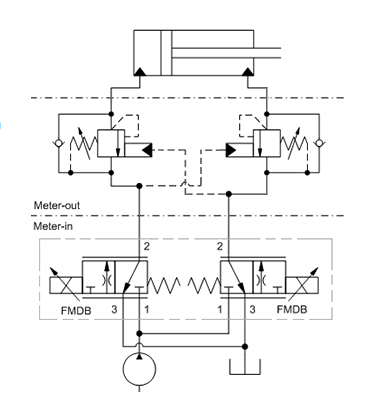

2. Sun 比例阀在 meter‑in / meter‑out 回路中的角色

Sun 的比例阀（如插装式 2 口/3 口比例节流阀、比例减压阀等）可以灵活布置在不同位置，实现不同控制策略：

• Meter‑in（进油节流控制）：
  • 比例阀布置在执行器进油侧
  • 通过调节进入执行器的流量来控制速度
  • 适合负载方向与流量方向一致、负载变化相对可控的场景
• Meter‑out（回油节流控制）：
  • 比例阀布置在执行器回油侧
  • 通过调节流出执行器的流量来“刹住”执行器
  • 对于下行重载、下坡行走等“负载驱动运动”的场景，更有利于防止失控加速
• 组合控制：
  • 在一些高要求场合，可采用进油 + 回油双侧控制：
    • 进油侧控制加速与最大速度
    • 回油侧控制减速与防溜

3. 关键技术特性与细节（按功能归纳）

• 比例控制特性：
  • 通过电流（或电压）控制阀芯开度，实现近似线性的流量‑信号关系
  • 支持 PWM 驱动、叠加抖动（dither）以减小静摩擦与滞环
• 压力补偿与负载独立性：
  • 配合压力补偿阀，可在一定范围内实现“与负载无关的流量控制”
  • 当负载变化时，比例阀前后压差保持近似恒定，从而保持流量稳定
• 插装式结构与标准腔体：
  • 采用标准插装腔（如 T‑11A、T‑17A 等），便于集成到阀块或主阀中
  • 可与溢流阀、单向阀、负载保持阀等组合成紧凑的功能模块
• 动态响应与稳定性：
  • 通过合理的阀芯设计与阻尼孔布置，兼顾响应速度与系统稳定性
  • 在运动控制回路中，既要避免“动作拖沓”，又要防止振荡与爬行
• 安全与冗余：
  • 在关键运动回路中，比例阀通常与机械限位、溢流保护、紧急截止等元件配合使用
  • 确保在电控失效或传感器异常时，系统仍处于安全状态

4. 典型回路示例（概念级）

• 示例 1：马达行走回路（meter‑out 控制）
  • 比例阀布置在马达回油侧
  • 配合溢流阀与补油回路，实现：
    • 下坡时防止马达失速加快
    • 上坡时保证足够驱动力
• 示例 2：起升油缸回路（meter‑in + 负载保持）
  • 比例阀在进油侧控制速度
  • 负载保持阀防止停机时油缸下滑
  • 适合起重、平台升降等场景
• 示例 3：回转机构（双向控制）
  • 进油侧比例阀控制加速与最大速度
  • 回油侧节流或背压控制减速与停止平顺性

5. AUTOMATION STUDIO LIVE MANIFOLD 在方案中的作用

我们把 Sun 比例阀及其配套元件，按真实参数建模到 AUTOMATION STUDIO LIVE MANIFOLD 中，让“应用说明”变成“可直接落地的工程方案”：

• 流量‑压力‑速度一体仿真：
  • 搭建完整回路：泵、比例阀、压力补偿、执行器、负载
  • 直接看到：
    • 不同电流指令下的执行器速度曲线
    • 负载变化时的压力与流量分布
    • 启停、加减速过程中的冲击与振荡
• meter‑in vs meter‑out 策略对比：
  • 在同一工况下，分别搭建进油控制与回油控制回路
  • 对比：
    • 下行重载时的速度可控性
    • 上坡/下坡行走时的稳定性
    • 能耗与发热差异
• 阀块与模块化设计：
  • 将比例阀 + 补偿阀 + 溢流阀等组合成模块化阀块
  • 在 LIVE MANIFOLD 中完成：
    • 原理图 → 3D 阀块 → 加工图与物料清单
  • 确保仿真模型与实际供货方案一一对应
• 控制策略联调：
  • 将比例阀模型与控制器逻辑（如斜坡、限速、闭环控制）联动仿真
  • 为软件工程师提供“带液压真实响应”的测试环境，而不是纯理论模型

6. 对主机厂与系统集成商的价值

• 对主机厂：
  • 把“动作好不好开、好不好停”这件事，前移到仿真阶段解决
  • 用仿真报告支撑整机宣传中的“平顺性、可控性、安全性”卖点
• 对系统集成商：
  • 不只是“照着样本接一只比例阀”，而是拿到一套经过仿真验证的回路方案
  • 在不同项目中快速复制成熟的 meter‑in / meter‑out 控制策略
• 对终端用户：
  • 更可控的速度与位置
  • 更少的“窜车、溜车、点头、抖动”
  • 更高的操作舒适性与安全感

如果你有具体的泵、执行器与负载工况，我们可以直接在 AUTOMATION STUDIO LIVE MANIFOLD 里，把 Sun 比例阀的 meter‑in / meter‑out 回路搭起来，先把速度、压力、能耗与稳定性“跑一遍”，再决定采用哪种回路结构与阀型组合。
