提升油缸快进速度的差动回路模块

作者： /

在大型液压设备中，很多工况下行程长、负载轻、但对速度要求高——例如空程下的油缸快进、回程。REG-2D 正是为这类场景设计的快进阀：通过智能切换油路，将油缸配置为差动回路，在不增加泵流量的前提下显著提升活塞运动速度。结合我司 AUTOMATION STUDIO LIVE MANIFOLD，可以在设计阶段就把“快进速度、推力损失、压降与发热”全部算清楚，再进入制造与装车。

1. 产品定位与功能概述

REG-2D 快进阀是一种用于油缸差动回路的专用阀，用来在特定工况下实现油缸的快进/快速回程：

  • 核心作用：
    • 在快进工况下，将油缸无杆腔与有杆腔通过阀内通道联通，形成差动回路，使回油流量叠加到进油侧，从而显著提高活塞速度。
    • 在工作/加压工况下，恢复为常规回路，保证油缸输出足够推力。
  • 典型应用：
    • 长行程油缸的空程快进
    • 需要“快进 + 大力工作”两种工况切换的压机、夹紧装置、物料搬运设备等

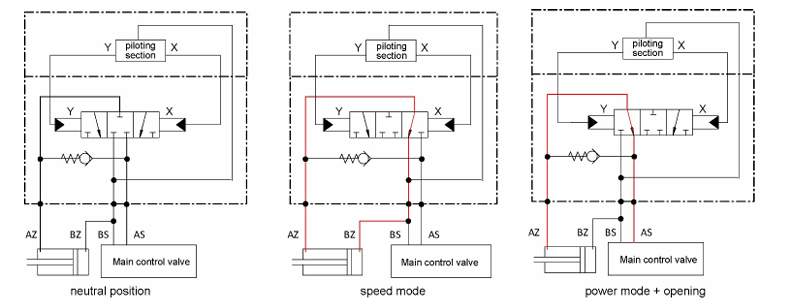

2. 工作原理与回路机能（结合差动回路）

REG-2D 通过内部集成的阀芯、单向阀与节流/控制通道，实现以下机能：

  • 快进模式（差动回路）：
    • 当满足设定的压力/先导条件时，REG-2D 切换到快进状态：
      • 泵流量进入油缸无杆腔
      • 有杆腔回油通过 REG-2D 被引导回无杆腔或与进油汇合
      • 形成“泵流量 + 回油流量”的叠加，活塞速度显著提升
    • 适用于负载较轻、主要追求速度的空程阶段。
  • 工作模式（常规回路）：
    • 当负载增大或达到设定压力时，REG-2D 自动切换回常规回路：
      • 无杆腔由泵直接供油
      • 有杆腔回油直接回油箱
      • 油缸以常规有效面积工作，保证输出推力。
  • 自动切换逻辑：
    • 通过内部压力控制元件（如先导控制阀、压力响应阀芯等）实现“按压力/工况自动切换”，无需复杂外部控制。

3. 关键结构与技术机能

根据 REG-2D 的设计思路，其网页中涉及的技术机能可概括为以下几个方面：

  • 集成单向阀功能：
    • 在特定油路中布置单向阀，保证：
      • 快进时油液按预定方向流动
      • 工作模式下防止油液倒流，确保油缸稳定受控
  • 节流/限流设计：
    • 通过内部节流孔或可选限流元件，对快进速度进行限制与优化：
      • 避免油缸在快进时速度过快导致冲击
      • 兼顾速度与系统稳定性
  • 压力触发/先导控制：
    • 内部设定一个压力阈值，当油缸负载压力达到该值时：
      • REG-2D 从差动快进模式切换到常规工作模式
      • 确保在需要大推力时，油缸始终以全有效面积工作
  • 管路安装与接口标准化：
    • REG-2D 采用管路安装式结构，接口形式与尺寸标准化，便于：
      • 在现有系统中“加一块”实现快进功能
      • 与主阀、油缸之间通过标准管接头快速连接

注：网页中给出的具体接口尺寸、最大压力、最大流量等参数，可直接作为选型依据，用于匹配不同规格油缸与泵站（如：接口螺纹规格、最高工作压力、允许流量范围等）。

4. 结合 AUTOSTUDIO LIVE MANIFOLD 的仿真与设计流程

我们将 REG-2D 的差动机能完整建模到 AUTOMATION STUDIO LIVE MANIFOLD 中，不只是“卖一只阀”，而是提供一套可验证的快进回路方案：

  • 差动回路仿真：
    • 在仿真环境中搭建：
      • 泵站（压力/流量特性）
      • REG-2D 快进阀
      • 目标油缸（缸径、杆径、行程）
    • 直接得到：
      • 快进阶段的速度曲线
      • 工作阶段的推力与速度
      • 压降与发热情况
  • 切换点与压力阈值优化：
    • 通过仿真调整 REG-2D 的切换压力设定：
      • 确保在“负载轻时充分快进、负载重时及时切换到大力模式”
      • 避免在高负载下仍处于差动模式导致推力不足
  • 与整机回路的集成验证：
    • 将 REG-2D 快进回路嵌入整机液压原理图：
      • 验证与主阀、溢流阀、顺序阀等元件的相互影响
      • 检查在不同工况下是否存在压力峰值、流量瓶颈或能耗问题
  • 阀块/管路一体化设计：
    • 利用 LIVE MANIFOLD 的三维与接口库：
      • 将 REG-2D 集成到专用阀块或模块化管路中
      • 输出可直接加工的三维模型与工程图
    • 实现从“仿真模型”到“实体阀块”的一键贯通，缩短开发周期。

5. 面向主机厂与系统集成商的价值

  • 对主机厂：
    • 在不增加泵流量的前提下显著提升油缸空程速度
    • 通过仿真报告量化“节拍提升”与“能耗变化”，为设备升级提供数据支撑
  • 对系统集成商：
    • 标准化的 REG-2D 快进模块 + 可视化仿真模型
    • 便于在不同设备上复制快进方案，减少现场试错
  • 对终端用户：
    • 更快的设备节拍、更高的生产效率
    • 在快进与工作之间平滑切换，兼顾速度与推力
