掌控流量，稳定运行：直动式压力补偿回路详解

流量控制回路，压力补偿，直动式

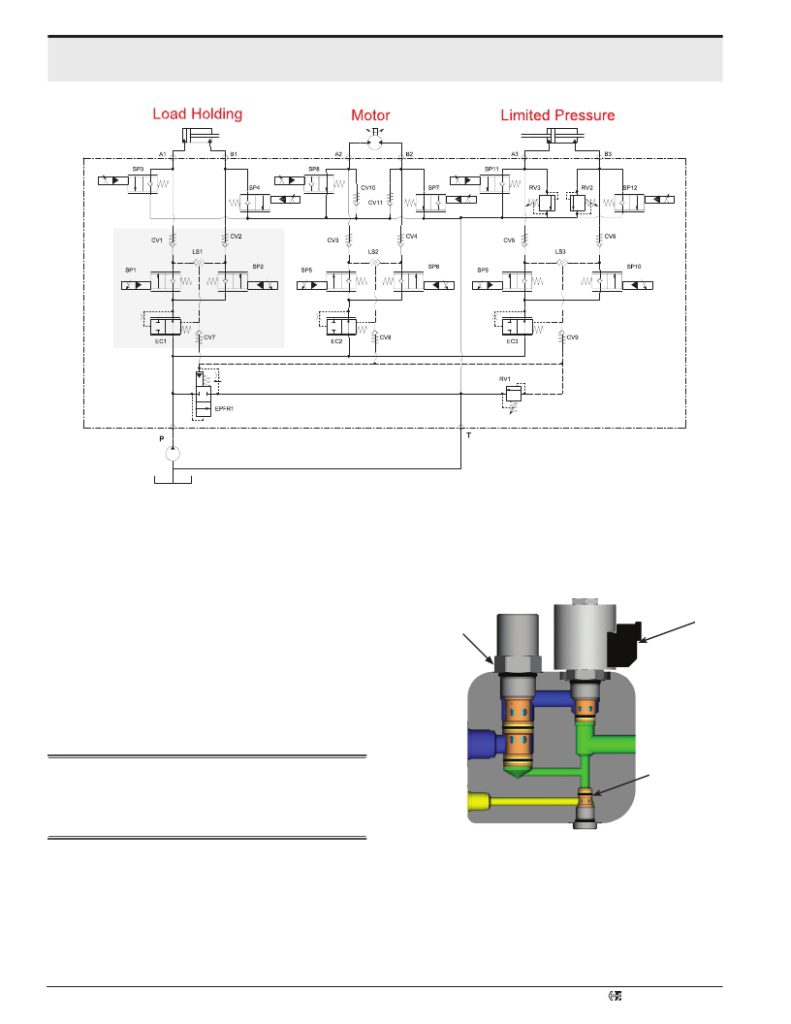

[图片：包含负载保持、马达和压力限制三种回路的液压原理图]

直动式流量控制阀可用于负载保持、马达控制和压力限制回路。

直动式流量控制回路可以通过多种方式配置，以实现液压动力设备的各种负载保持和运动控制功能。上面的液压原理图描绘了您可以构建回路的多种可能方式中的几种。

为了确保高水平的效率和一致的流量控制，一个基于负载传感的回路，以SPxx-20x插装阀为特色，提供了压力补偿的比例流量控制。除了SPxx-20x流量控制阀外，这个直动式流量控制回路还包括一个HCVxx-20单向阀和一个ECxx-32压力补偿器。

“一个以SPxx-2x插装阀为特色的负载传感回路，提供了压力补偿的比例流量控制。”

直动式流量控制回路具有以下标称额定流量容量（带补偿 – 详情见后续页面）：

• 10.6 至 22.7 lpm (2.8 至 6.0 gpm)
• 37.1 至 70.1 lpm (9.8 至 18.5 gpm)
• 55.0 至 106.0 lpm (14.5 至 28.0 gpm)

插装阀和油口键

1. SPxx-20
2. ECxx-32
3. HCVxx-20

WP 工作油口
P 进口油口
LS 负载传感油口

[图片：直动式流量控制阀的剖面图]
图A – 直动式流量控制

---
