P7

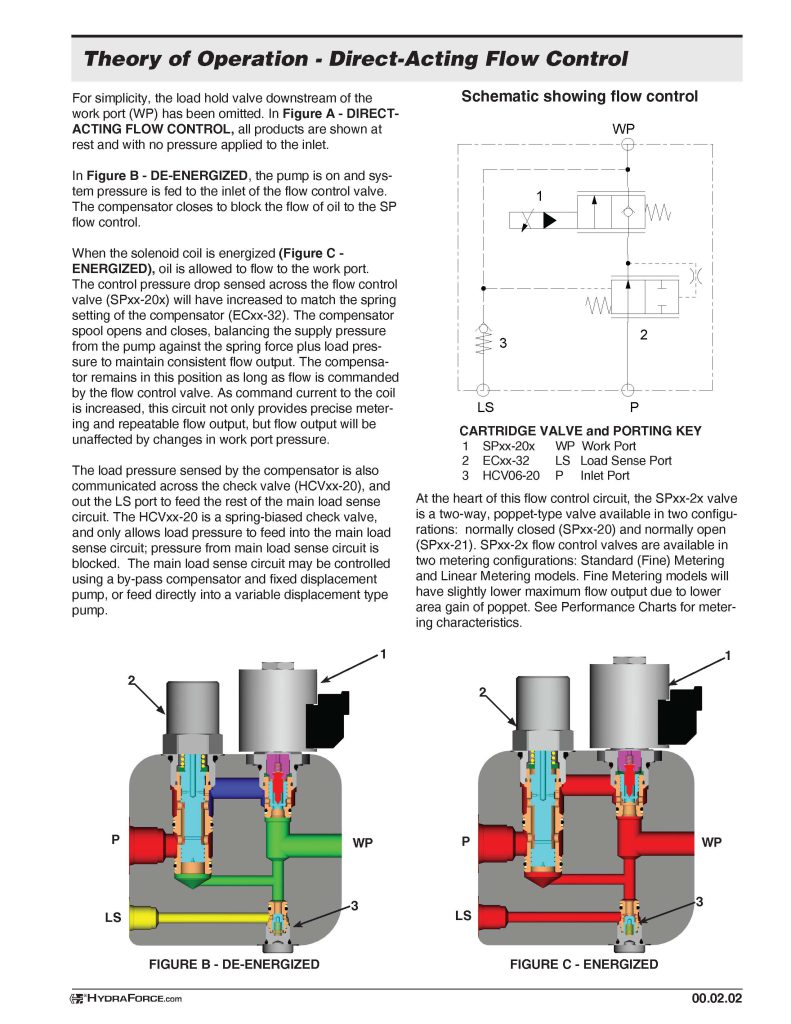

工作原理 – 直动式流量控制

为简单起见,工作油口(WP)下游的负载保持阀已被省略。在图A – 直动式流量控制中,所有产品都处于静止状态,且进口处无压力施加。

图B – 未通电中,泵已开启,系统压力被输送到流量控制阀的进口。补偿器关闭以阻止油流向SP流量控制阀。

当电磁线圈通电时(图C – 通电),油被允许流向工作油口。在流量控制阀(SPxx-20x)两端感测到的控制压降将增加,以匹配补偿器(ECxx-32)的弹簧设定值。补偿器阀芯打开和关闭,平衡来自泵的供应压力与弹簧力加上负载压力,以维持一致的流量输出。只要流量控制阀发出流量指令,补偿器就保持在该位置。随着线圈的指令电流增加,该回路不仅提供精确的计量和可重复的流量输出,而且流量输出不会受到工作油口压力变化的影响。

由补偿器感测到的负载压力也通过单向阀(HCVxx-20)传递出去,并从LS油口输出,以供给主负载传感回路的其余部分。HCVxx-20是一个弹簧偏置的单向阀,仅允许负载压力馈入主负载传感回路;来自主负载传感回路的压力被阻断。主负载传感回路可以通过旁通补偿器和定排量泵来控制,或者直接馈入变量泵。

显示流量控制的原理图
[液压原理图]
插装阀和油口键

  1. SPxx-20x – WP 工作油口
  2. ECxx-32 – LS 负载传感油口
  3. HCV06-20 – P 进口油口

这个流量控制回路的核心是SPxx-2x阀,它是一个两位两通的提升阀式阀门,有两种配置可选:常闭(SPxx-20)和常开(SPxx-21)。SPxx-2x流量控制阀有两种计量配置可选:标准(精细)计量和线性计量型号。精细计量型号由于提升阀的面积增益较低,其最大流量输出会略低。请参阅性能图表了解计量特性。

[两张图片:阀门在未通电和通电状态下的剖面图]
图B – 未通电
图C – 通电
