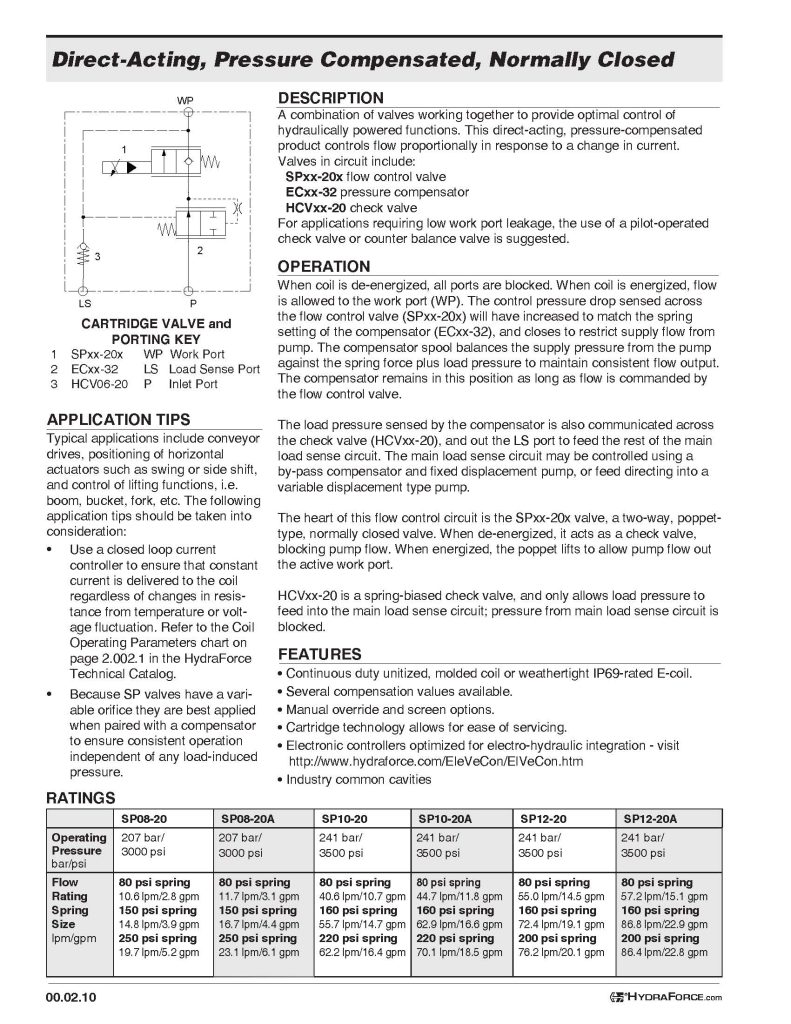

直动式，压力补偿，常闭型
描述
这是一个由多个阀门协同工作以提供液压动力功能优化控制的组合。这种直动式、压力补偿的产品，能够响应电流变化，成比例地控制流量。
回路中的阀门包括：
- SPxx-20x 流量控制阀
- ECxx-32 压力补偿器
- HCVxx-20 单向阀
对于需要低工作油口泄漏的应用，建议使用先导式单向阀或平衡阀。
操作
当线圈未通电时，所有油口都被阻断。当线圈通电时，流量被允许流向工作油口（WP）。在流量控制阀（SPxx-20x）两端感测到的控制压降将增加以匹配补偿器（ECxx-32）的弹簧设定值，并关闭以限制来自泵的供应流量。补偿器阀芯平衡来自泵的供应压力与弹簧力加上负载压力，以维持一致的流量输出。只要流量控制阀发出流量指令，补偿器就保持在该位置。
由补偿器感测到的负载压力也通过单向阀（HCVxx-20）传递出去，并从LS油口输出，以供给主负载传感回路的其余部分。主负载传感回路可以通过旁通补偿器和定排量泵来控制，或者直接馈入变量泵。
这个流量控制回路的核心是SPxx-20x阀，它是一个两位两通、提升阀式的常闭阀。在未通电时，它起到单向阀的作用，阻断泵的流量。当通电时，提升阀打开，允许泵的流量从活动工作油口流出。
HCVxx-20是一个弹簧偏置的单向阀，仅允许负载压力馈入主负载传感回路；来自主负载传感回路的压力被阻断。
应用提示
典型应用包括传送带驱动、水平执行器（如摆动或侧移）的定位，以及举升功能（如动臂、铲斗、货叉等）的控制。应考虑以下应用提示：
- 使用闭环电流控制器，以确保无论电阻因温度或电压波动而发生变化，都能向线圈提供恒定的电流。请参阅HydraForce技术型录中第2.002.1页的线圈操作参数图表。
- 由于SP阀具有可变节流口，它们最好与补偿器配对使用，以确保操作一致，不受任何负载感应压力的影响。
特性
- 连续工作的整体式、模制线圈或防风雨的IP69级E-线圈。
- 多种补偿值可选。
- 手动应急操作和滤网选项。
- 插装阀技术便于维修。
- 为电液集成优化的电子控制器 – 请访问 http://www.hydraforce.com/EleVeCon/ElVeCon.htm
- 行业通用阀腔。
额定值
[表格：列出了SP08-20, SP08-20A, SP10-20, SP10-20A, SP12-20, SP12-20A在不同弹簧设定值下的操作压力和流量额定值]
