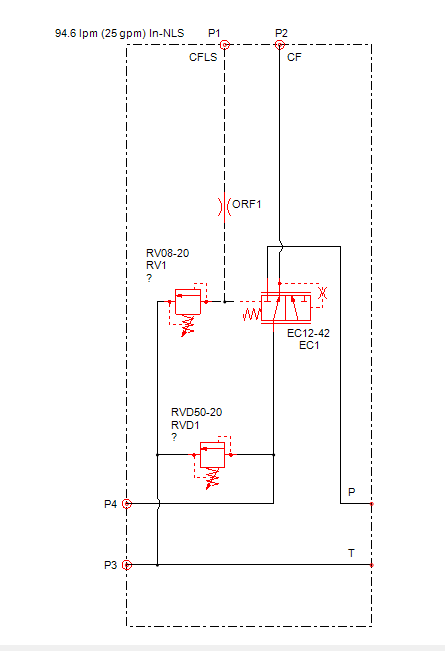

📌 一、元件应用回顾与功能说明
● EC12‑42 — 优先供油型压力补偿阀（静态负载感应）
- 提供三口式优先供油功能：入口 Port 3 → 优先出口 Port 4 提供关键设备流量 → 溢流出口 Port 2，Port 1 为负载感应端
- 无论后端负载压力如何，最大可输出优先流量的 80%，适配各种工况（最大进油流量达 132 L/min，工作压力达 345 bar）certifiedpowersolutions.com+15hydraforce.com+15salushydraulics.pl+15。
● RV08‑20 — 低流量直动溢流阀
- 支持 SAE08 插装腔体，适用于对中小回路进行精细限压保护
- 响应迅速，泄漏率低，常用于优先供油回路的过压保护hydraforce.com。
● RVD50‑20 — 大通径直动式压力溢流阀
- SAE20 插装腔体，最大流量可达 113 L/min，最高工作压力 413 bar
- 确保主回路在大流量状态下仍能快速卸压保护泵与系统稳定hydraforce.com。
🔁 二、主要行业应用场景
✔ 建议使用行业：
- 工程机械领域：包括矿山车、港口牵引车、混凝土搅拌车等需优先供油的装置。
- 物料搬运与升降设备：堆高机、叉车、电动搬运车等需精确调速与优先控制液压马达的系统。
- 农业机械与叉装设备：要求先保障转向机构或升降机构的液压供应。
- 新能源与节能系统：需将液压系统效率最大化，通过优先回路降低能耗与负载冲击。
这些场景中，优先流量控制、压力补偿与系统保护为设计核心，EC12‑42 等插装阀可紧凑集成为模块化控制单元。
⚙ 三、功能逻辑与模块优势分析
| 功能点 | 设计逻辑与元件说明 |
|---|---|
| 优先供油与系统保护 | EC12‑42 确保关键回路优先供油，RV08‑20 提供先导保护，RVD50‑20 做主回路压力保护。 |
| 结构稳定与模块集成 | 三个阀件与滤芯、节流、单向方向阀等组成紧凑回路，便于插装阀模块式集成设计。 |
| 效率提升与设计复用 | 可配合 Automation Studio Live Manifold 快速仿真、出图、布局出 Block，适合标准模块复用。 |
| 维护便捷 | 插装式设计，元件标准化，故障易定位且可快速替换。 |
🧠 四、结合平台设计优势
借助我们作为系统集成商的能力（拥有自有工厂、AUTOMATION STUDIO Live Manifold 平台、库存充足等）：
- 可在软件平台中迅速模拟整个回路压力流量情况，并导出 valve block 布局图；
- 结合现场需求调整压力设定、分流比例等，减少调试投入；
- 输出完整的 3D 模型、BOM 选型清单及结构图纸，便于直接生产或客户评审。
✅ 总结建议
该回路是典型的“优先供油 + 主回路压力保护”模块，适用于对流量优先级和系统保护有需求的应用场景。结合 EC12‑42、RV08‑20、RVD50‑20 这些平台标准阀件，与我们的设计与生产能力，可快速提供成套模块解决方案，精准满足客户要求。
📩 如需获取回路 Live Manifold 源文件、阀块布局图、3D结构图或完整技术方案文档（Word/PDF格式），请告诉我，我可为您输出。
