可变速风扇驱动方案
在挖掘机等紧凑型工程机械中，发动机冷却效率对于设备整体性能和可靠性至关重要。我们采用电磁比例阀提供了一套成熟、高效的 可变速液压风扇驱动 (Variable Speed Fan Drive) 解决方案，以满足冷却需求、节省能耗并提升系统集成效率。
方案亮点与技术优势
- 冷却需求主动匹配
风扇速度不再被发动机转速简单驱动，而是根据空气温度、负载状态和散热器冷却需求智能调节。控制阀可以接收多个温度信号输入，从而精确计算出所需风量，确保冷却系统始终工作在最优状态。 - 节能效果明显
通过优化风扇转速，风扇驱动系统可以将油马力消耗减少 高达 30%。 - 反转功能保持散热器清洁

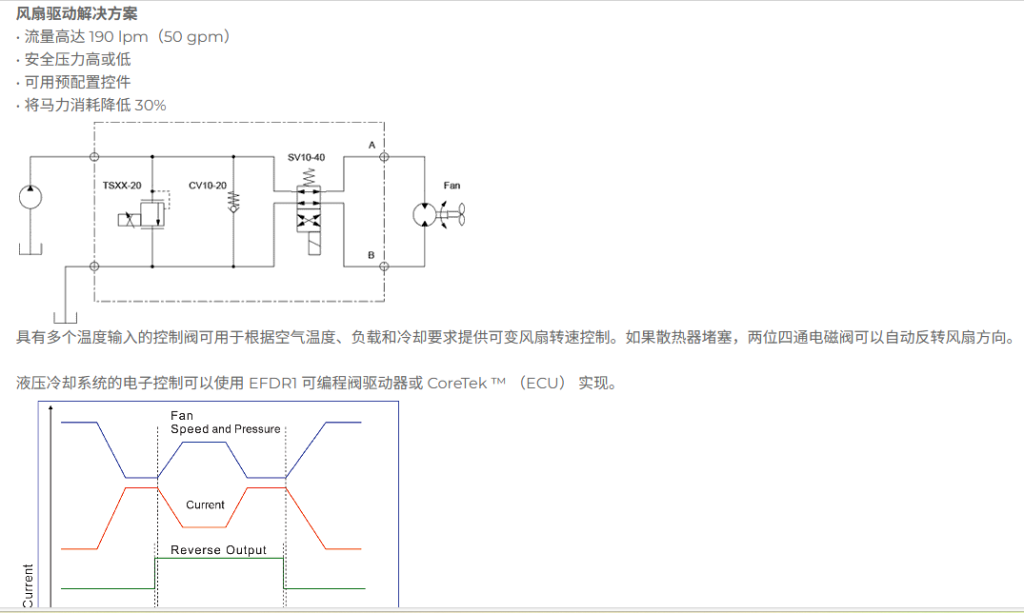

在一些设计中，如果散热器被灰尘或杂物覆盖，系统可以通过两位四通电磁阀自动反转风扇方向，从而反吹清洁散热器。这一功能不仅保持冷却效率，还延长散热器寿命。 - 安全可靠
驱动系统可以实现 “高压或低压失效安全 (Fail-safe)” 模式，保证在任何异常情况下风扇仍能以安全策略运行或停转。 - 控制灵活
提供预配置控制器，客户可以直接使用，也可以根据需求使用可编程设备（如 EFDR1 阀驱动器或 CoreTek ECU）来实现更复杂的冷却逻辑。 - 大流量支持
该系统可支持的流量高达 190 L/min（50 gpm），足够驱动大型风扇以满足高冷却需求。
应用价值与意义
- 提高冷却效率
通过可变速控制，风扇既不会长时间高速运转浪费能量，也能在高负荷时迅速响应，从而优化发动机和液压系统的温度管理。 - 降低燃油消耗 / 液压功率损耗
减少风扇的无效能耗，特别是在轻载或低温状态下，可以显著节省能量，提高设备整体效率。 - 延长散热器寿命
自动反转清理灰尘与杂物，减少对散热器的积垢和阻塞，为维护带来便利，也减少停机风险。 - 易于集成与定制
适用于迷你挖掘机、轮式装载机、遥控设备等各类移动平台。控制方式灵活，可搭配标准阀或可编程控制器，自定义冷却策略。 - 提升整机可靠性
冷却系统作为关键子系统，其稳定性和响应性对整机可靠性影响极大。方案通过智能控制和安全策略，为整机设计提供坚实保障。
我们公司的潜在应用与落地方式
- 方案整合能力：我们可以将风扇驱动模块作为动力站 /液压系统的一部分，与主泵回路集成，为客户提供“带冷却控制”的成套动力单元。
- 系统定制：基于我们对插装阀块和集成块的能力，可设计对应风扇控制集成块 ，将温度输入、比例阀或电磁反转阀集成在同一个模块中。
- 控制策略定制：结合我们使用 Automation Studio 的强项，可模拟风扇控制逻辑、温控响应、故障反转策略，并为客户提供仿真验证。
- 节能：将节能 (降低功率消耗)、延长散热器寿命、提升可靠性作为关键点，特别面向对能耗和维护敏感的客户（如小型设备制造商、无人装备）。
