伸缩臂叉装车（Telehandler） 的液压系统解决方案

作者： /

一、整体定位与适用对象

这是一份 HydraForce 面向 伸缩臂叉装车（Telehandler） 的液压系统解决方案宣传册，核心主张是： 用插装阀 + 集成块 + 电子控制，把“泵到油箱之间的一切”做得更紧凑、更高效、更好维护。

典型应用场景：

  • 工地、农场、工业现场的物料搬运
  • 多种属具：铲斗、抓具等
  • 关注点：性能、速度、安全、操控舒适性、可维护性、通用性、成本与工况匹配

HydraForce 强调：通过紧凑高效的液压插装阀，可以显著提升 控制性、效率、可维护性，并可针对不同吨位、不同工况定制。

二、可覆盖的系统与子系统

HydraForce 声称可通过其阀与集成块，覆盖 telehandler 上几乎所有液压子系统，并按性能需求配置：

  • 主方向控制（Main directional control）
  • 优先回路（Priority circuits）
  • 2/4 轮转向与蟹行转向（2-wheel/4-wheel/crab steering）
  • 制动释放、差速锁、浮动车桥锁（Brake release, differential lock, floating axle lock）
  • 支腿（Outriggers）
  • 车架调平与悬挂（Chassis leveling and suspension）
  • 臂架悬挂（Boom suspension）
  • 辅助功能（Auxiliary functions）
  • 风扇驱动（Fan drive）
  • 变速箱换挡/离合控制（Transmission shift/clutch controls）
  • EN15000 安全指令相关控制（EN15000 control directive）

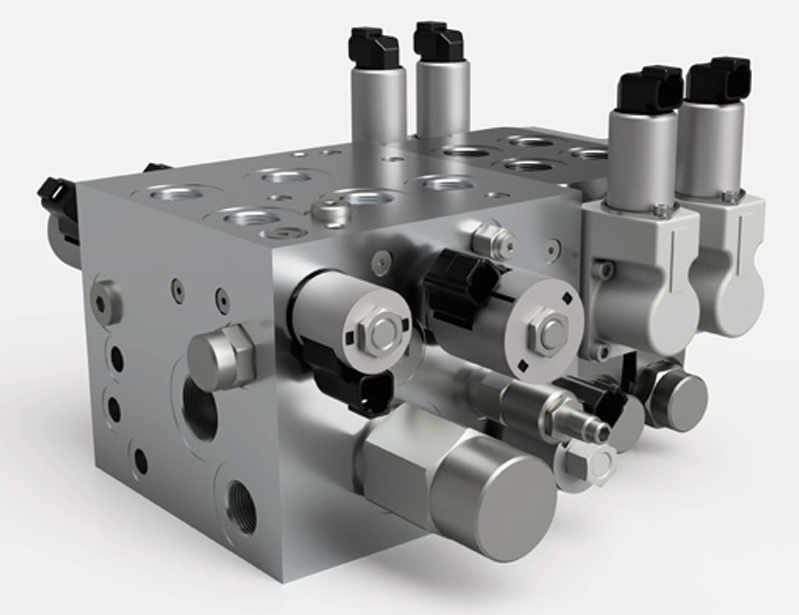

三、主方向控制阀方案（Main Directional Control Valve）

宣传口号： INNOVATIVE DESIGN / REDUCE HYDRAULIC FOOTPRINT / OPTIMAL PERFORMANCE / SAVE ENERGY / CUSTOMIZE TO APPLICATION / EASILY SERVICEABLE

技术特性与优势：

  • A、B 口独立进油节流（Independent meter-in of A and B ports）
  • 在油缸处节流回油（Meter-out at the cylinder）
  • 响应快（Fast response）
  • 相对先导控制节能（Energy savings compared to pilot operated controls）
  • 后补偿流量共享（Post-compensated flow-sharing）
  • 优化流量等级（Optimized flow ratings）
  • 回油压降更低（Lower pressure drop in return line）
  • 零泄漏（Zero leakage）

设计理念：

  • 传统滑阀（spool valve）技术：
    • 整个阀组被同一截面滑阀“绑死”，各功能流量需求差异大却只能用同一尺寸。
    • 伸出/回缩的节流特性固定，设计与操控都要妥协。
  • HydraForce 方案：
    • 通过 独立 A/B 计量，让伸出与回缩都能按各自工况优化。
    • 每个功能可按实际流量需求“单独定尺”，改善响应与迟滞。
    • 后补偿流量共享：
      • 可在下降与回缩同时进行，或在提升时实现再生（regeneration）。
      • 提高循环速度 → 提升生产率。

混合式集成块结构：

  • 倾斜（tilt）与辅助（auxiliary）功能：采用传统滑阀技术。
  • 伸缩臂与伸缩油缸（boom & telescope）：采用 专利中的 bridge 回路 + HSPEC 压力补偿比例流量控制阀。
  • 结果：
    • 既有 完全独立 A/B 计量，又有 后补偿负载敏感网络。

与电子控制结合：

  • 可配合 HydraForce ECU 或 CAN 版 ExDR 驱动器：
    • 单独调节每个功能的性能
    • 适应多种工况
    • 满足 EN15000 等安全指令
    • 提供可选性能模式：
      • 高性能模式（熟练操作手）
      • 高可控性模式（偶尔使用者）

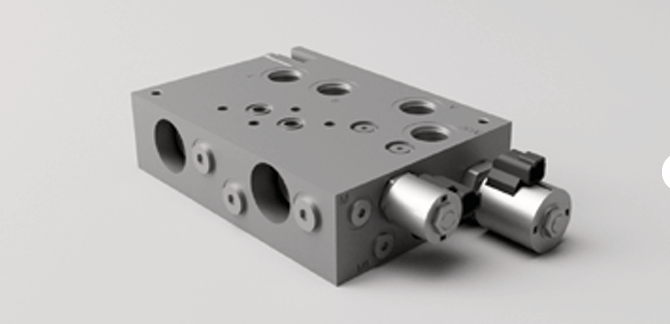

四、重力下降系统（Gravity Lowering）

宣传口号： INNOVATIVE DESIGN / CUSTOMIZE TO APPLICATION / SAVE ENERGY / EASILY SERVICEABLE

技术特性与优势：

  • 法兰直接安装在臂架油缸上（Flange mounted directly on the boom cylinder）
  • 有载/无载均可利用重力下降（Lower the boom by gravity with or without load）
  • 平稳可控下降（Smooth controlled lowering）
  • 在油缸处节流回油（Meter out at the cylinder）
  • 回油直接回油箱，降低压降（Return flow directly to reservoir, lower pressure drop）
  • 节省燃油（Fuel savings）
  • 减少热量积聚（Reduced heat buildup）

工作思路：

  • 把高位臂架中的势能转化为可控的重力下降：
    • 不再用泵驱动下降，而是让重力做功。
  • 系统仍保持：
    • 完整的控制与安全性
    • 在需要时仍可加压驱动（如带铲斗回刮、刮平等工况）
  • 可选：带或不带臂架悬挂（boom suspension）版本。

关键元件与回路特性：

  • 采用 HSPEC 系列压力补偿比例阀：
    • 关闭时泄漏极低（near zero leakage）
    • 压力补偿流量控制，保证在不同负载下平稳下降。
  • 专利半桥（half-bridge）回路设计：
    • 回油直接回油箱，而不是通过主控制阀回路。
    • 无需用泵流量来回缩油缸。
    • 无需用压力去先导开启平衡阀。

系统级收益：

  • 多出一部分泵流量，可用于其他动作（如回缩），提高作业效率。
  • 降低燃油消耗与油温。
  • 实机对比测试（传统系统 vs HydraForce 重力下降系统）表明：
    • 伸缩回缩更快
    • 降臂更快、更平顺
    • 效率与生产率提升（文中以图表形式呈现，配文 “Increase efficiency / Improve productivity / ACCELERATE THE ERA / Save” 等）。

五、臂架悬挂与运动控制（Boom Suspension & Motion Control）

1. 臂架悬挂（Boom Suspension）

宣传口号： INNOVATIVE DESIGN / REDUCE HYDRAULIC FOOTPRINT / OPTIMAL PERFORMANCE / SAVE ENERGY / CUSTOMIZE TO APPLICATION / EASILY SERVICEABLE

技术特性与优势：

  • 法兰直接安装在臂架油缸上
  • 补偿臂架结构的回弹（Compensate for recoil in boom components）
  • 适应变化的载荷工况（Accommodate changing load conditions）
  • 结构紧凑 / 小线圈（Compact package / small solenoid valve coil）
  • 在崎岖地面上更快、更安全行驶（Faster, safer travel over rough terrain）
  • 可与运动控制或重力下降系统兼容

作用：

  • 控制车辆在不平路面行驶时臂架的“弹跳”：
    • 减少货物晃动与位移
    • 提高车辆操控性与安全性
  • 可根据不同车型动态特性进行调校。

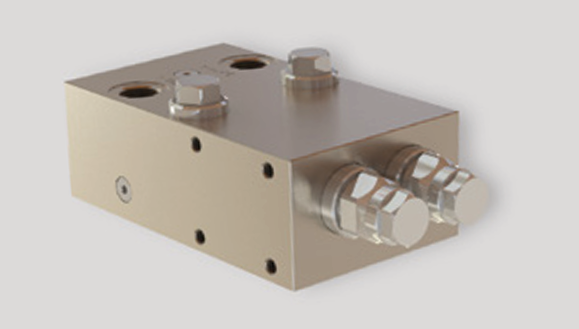

2. 运动控制（Motion Control）

技术特性与优势：

  • 法兰直接安装在臂架油缸上
  • 平稳、安全的动作控制（Smooth and safe operation）
  • 可靠的负载保持（Reliable load holding）
  • 防止动作突跳（Prevent jerky movements）
  • 防止超速负载（Prevent overrunning load）

适用场景：

  • 无重力下降系统的配置中，采用传统运动控制方案：
    • 通过可靠的平衡阀（counterbalance valves）实现：
      • 零泄漏负载保持
      • 防止非指令性臂架运动
  • HydraForce 法兰式运动控制集成块：
    • 提供多种压力比与流量范围选项。

六、辅助功能与整机系统的“更多”维度

在后半部分，HydraForce 用“MORE …”的结构总结插装阀方案对 telehandler 的系统价值。

1. MORE FLEXIBILITY（更多灵活性）

适用功能：Auxiliary Functions / Axle Lock / Outriggers / 4-wheel Steering 等。

  • 插装阀在系统设计上提供最大灵活性：
    • 尺寸、压力等级、功能形式、节省空间的多功能阀种类丰富。
  • 具体优势：
    • A/B 口独立进油节流
    • 在油缸处节流回油
    • 简化管路（Simplify piping）
    • 更多阀型选择（More valve choices）
    • 可集中或分布式控制（Combine or distribute controls）

2. MORE PERFORMANCE（更高性能）

适用功能：Boom Suspension / Improved boom lowering speed 等。

  • 现场作业中，性能是关键：
    • 更快但不牺牲安全与精度的机器更有优势。
  • 具体特性：
    • 集成负载敏感（Integrated load sensing）
    • 流量共享（Flow sharing）
    • 臂架悬挂（Boom suspension）
    • 提升臂架下降速度（Improved boom lowering speed）

3. MORE EFFICIENCY（更高效率）

适用功能：Main Directional Control Valve / Transmission / Fan Drive / Chassis Leveling 等。

  • 重力下降等功能不仅省油，还释放出额外流量用于其他动作：
    • 缩短循环时间 → 更快完成作业。
  • 具体特性：
    • Gravity lowering
    • Right-sized components（按需选型的元件尺寸）
    • Flow sharing
    • Regenerative boom extension（再生式臂架伸出）

4. MORE SERVICEABILITY（更易维护）

  • 对于自维护的农场用户或拥有整车队的承包商，停机是灾难。
  • 插装阀方案的维护优势：
    • 元件更换快捷（Easy swap out of components）
    • 模块化分布式集成块（Modular distributed manifolds）
    • 可拆卸线圈（Removable coils）
    • 简化管路（Simplified plumbing）
