一、整体定位与核心主张

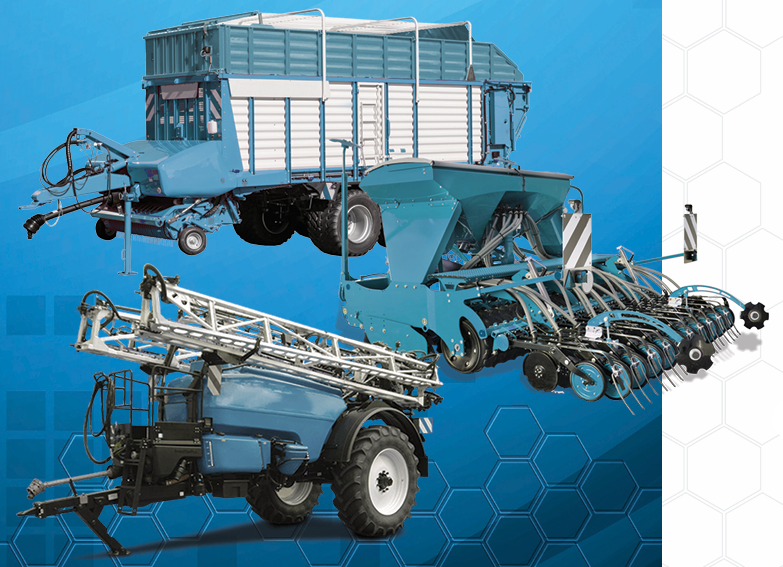

这是一份 HydraForce 面向 牵引式农机具（Trailed Equipment） 的系统解决方案宣传册，主题是： 用插装阀 + 集成块 +电控，为牵引式设备提供高效、可定制、易维护的液压系统。
主张关键词：INNOVATIVE DESIGN / CUSTOMIZE TO APPLICATION / SAVE ENERGY / EASILY SERVICEABLE / REDUCE HYDRAULIC FOOTPRINT / OPTIMAL PERFORMANCE。
HydraForce 的定位：
- 面向牵引式饲料车、喷药机、播种机、打捆机等设备；
- 用紧凑高效的插装阀和分布式集成块，替代单纯依赖拖拉机液压；
- 让农机 OEM 提供更精确、更智能、更可靠的液压控制。
二、插装阀产品与电液控制平台
1. 插装阀产品线（Cartridge Product Offering）
功能范围：
- 电磁比例流量与压力控制阀（Solenoid-operated proportional flow and pressure controls）
- IP69K 环境等级线圈，带密封端子（IP-69k rated environmental coils with sealed terminals）
- 压力补偿器（Pressure compensators）
- 方向阀与逻辑阀（Directional and logic valves）
- 限压元件（Pressure-limiting devices）
- 双重截止低泄漏电磁阀（Double-blocking low-leakage solenoid valves）
- 响应时间低至 5 ms（Response time as low as 5 ms）
- 串联马达扭矩平衡用 HTD 扭矩分配阀（Balanced loading of series motors with HTD torque dividers）
- 限流/旁通过优先分流阀（Restrictive and bypass type priority flow dividers）
2. 电液控制与 HF-Impulse（Electrohydraulic Solutions）
电控平台：
- ECU：
- 可用 CodeSys 编程，或用 HF-Impulse 配置
- ExDR 阀驱动器：
- 通过 HF-Impulse 配置
- 总线协议：
- CANopen / ISO J1939 / ISOBUS
- 配套元件：
- 温度、压力传感器
- CAN 按键面板
- 显示与人机界面产品
HF-Impulse 软件：
- 免费下载；
- 可配置阀驱动器、监控工况、设置调节参数；
- 刷写固件、创建自定义应用；
- 无需写一行代码即可完成配置与调试。
三、插装集成系统的通用优势
System Efficiency：
- 插装阀可组合、打包成集成块，优化整机效率；
- 提升操控性，将多功能整合到统一控制逻辑中。
Serviceable：
- 螺纹插装阀方案，拆装快、维护成本低；
- 故障时可快速更换单个阀芯，减少停机时间。
Customizable：
- 无固定铸件型式；
- 集成块可按尺寸、形状、材料定制，适应狭小安装空间。
Flexible：
- 以基础回路为起点，可按安装、形状、尺寸约束进行定制；
- 支持集中或分布式布局。
Durable：
- 每个集成块 100% 出厂功能测试；
- 所有阀提供 HydraForce 五年质保。
Optimal Performance：
- 插装阀可按应用精细调校，性能可调性强。
Fewer Leak Points：
- 单一集成块、连接点更少，泄漏风险更低。
四、典型应用一：自装料车（Self-loading Wagons）
应用功能：
- 装载控制（Loader control）
- 刀具磨削控制（Knife grinding control）
- 割台升降（Head lift/lower）
- 电液或机械强制转向（Electrohydraulic or mechanical forced steering）
- 车桥悬挂（Axle suspension）
- 输送底板/自动装载系统（Conveyor floor/automatic loading system）
- 尾门（Tailgate）
- 翻转与倾倒（Tilt and dump）
典型元件：
- SF08-28：
- 电磁阀，常闭，双重截止（Solenoid valve, normally closed, double-blocking）
- 额定流量：
- 11 L/min（3 gpm）@ 345 bar（5000 psi）
- 19 L/min（5 gpm）@ 275 bar（4000 psi）
- 额定压力：350 bar（5075 psi）
- 最大内泄漏：5 滴/分钟 @ 350 bar（5075 psi）
- HPV12-20：
- 比例流量控制阀，常闭，滑阀式，带压力补偿（Proportional flow control, normally closed, spool type, pressure compensated）
- 额定流量：0–68 L/min（0–18 gpm）
- 额定压力：350 bar（5075 psi）
系统特点：
- 压力补偿可逆输送底板控制，实现均匀装载与快速卸料；
- 通过双重截止、负载保持、比例限压等阀组合，可集中或分布式布置。
MORE FLEXIBILITY：
- 插装阀提供最大设计自由度：规格、压力等级、功能形式、节省空间的多功能阀；
- 支持：
- A/B 口独立计量（Independent metering of A and B ports）
- 适配开中心或闭中心拖拉机液压
- 简化管路
- 集中或分散控制。
五、典型应用二：喷药机（Sprayers）
应用功能：
- 喷杆折叠/展开（Boom fold/unfold）
- 精确喷杆高度控制（Precision boom height control）
- 喷杆/车桥悬挂（Boom/axle suspension）
- 电液转向（Electrohydraulic steering）
- 药液泵控制（Solution pump control）
- 加药/灌装泵控制（Filling pump control）
典型元件：
- EP12-S35M：
- 先导滑阀式旁通补偿器，带可选手动应急（Piloted spool-type bypass compensator with optional manual override）
- 额定流量：151 L/min（40 gpm）
- 额定压力：345 bar（5000 psi）
系统特点：
- 电液转向控制：直线作业时保持行间直线，转弯时跟随拖拉机；
- 高精度流量与压力控制，保证喷量一致性与重复性。
MORE PERFORMANCE：
- 集成负载敏感（Valves with integrated load sensing）
- 双重截止负载保持（Double-blocking load holding）
- 精密压力控制（Precision pressure controls）
- 行业领先的比例流量控制（Industry-leading proportional flow controls）
- CAN/ISOBUS ECU 与阀驱动器。
MORE EFFICIENCY：
- 后补偿流量共享（Post-compensated flow sharing）：各功能可独立且同时动作，节省作业时间；
- 阀按功能流量需求“精确选型”（Right-sized components），节省空间与能量；
- 低内泄漏（Low internal leakage）。
六、典型应用三：播种机（Seeders）
应用功能：
- 装载/卸载（Loading/unloading）
- 分配风机（Distribution fan）
- 真空泵（Vacuum pump）
- 折叠/展开（Fold/unfold）
- 压力下压力控制（Downforce control）
- 深度控制（Depth control）
- 喷杆浮动（Boom float）
- 转向（Steering）
关键控制：
- 下压力控制（Downforce control）确保在不同土壤条件下保持一致播种深度。
典型元件：
- EHPR98-G38x：
- 比例减压/溢流阀，嵌入式（Proportional pressure reducing/relieving valve, drop-in）
- 额定流量：19 L/min（5 gpm）
- 最大电流下控制压力选项：
- A：20 bar（290 psi）
- B：25 bar（363 psi）
- C：30 bar（435 psi）
- HSPEC10-32：
- 多功能阀，比例流量控制，集成压力补偿器（Multifunction valve, proportional flow control with integrated pressure compensator）
- 额定流量：1.5–40 L/min（0.4–10.5 gpm）
- 额定压力：350 bar（5075 psi）
系统特点：
- 高精度比例压力控制，保证开沟器/镇压轮下压力稳定；
- 适应大幅度作业宽度与高作业速度。
七、典型应用四：打捆机与捆包/裹包一体机（Balers and Baler/Wrappers）
应用功能：
- 开闭/出捆（Open/close/ejection）
- 割台升降（Head lift/lower）
- 收集与切碎（Gathering and cutting）
- 皮带驱动（Belt drive）
- 裹包（Wrapping）
- 捆包密度控制（Bale density control）
系统特点：
- 组合机（Combi-balers）将滚压与裹包合一，提高作业效率；
- 精确压力控制实现最佳捆包密度；
- 扭矩驱动平滑高惯量裹包驱动中的压力波动；
- 后补偿流量共享技术允许打捆、裹包与其他功能同时进行，实现连续作业。
典型元件：
- TS10-26：
- 比例压力控制，先导式溢流（Proportional pressure control, pilot operated relief）
- 额定流量：95 L/min（25 gpm）
- 工作溢流压力范围：
- A：7–207 bar（100–3000 psi）
- B：7–159 bar（100–2300 psi）
- C：7–117 bar（100–1700 psi）
MORE RELIABILITY：
- 精准农业高度依赖时间窗口：
- “晒草要趁太阳好、播种要趁土壤适宜、收获要赶在下雪前”；
- HydraForce 强调其质量可靠，能在多个季节持续稳定工作。
