针对道路养护中的沥青铣刨和清扫工况的液压控制

作者： /

一、项目背景与挑战（CHALLENGE）

应用场景： 道路养护中的沥青铣刨和清扫工况。传统做法通常需要：

  • 两台清扫车 + 一台装载机 + 一辆卡车，多次往返清扫与装车。

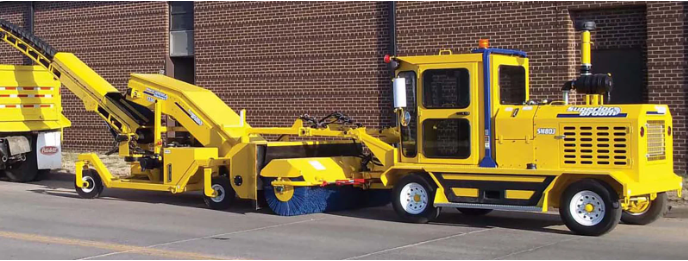

目标： Superior Broom 希望通过一台 SM80 清扫车 + 皮带输送附件 实现：

  • 一次通过即可完成：路面清扫 → 物料输送 → 装入卡车；
  • 提高效率、减少设备与人工投入。

具体难点：

  • 需要为 TS50 输送机附件（长约 14 ft，高约 13 ft）开发一套 高效 CANbus 控制系统；
  • 要求：
    • 在清扫车驾驶室内即可控制输送机所有功能；
    • 同时在输送机附件本体上也能进行本地控制；
    • 对输送机 螺旋输送器（auger） 的控制要非常细腻：
      • 转速调节
      • 左/右摆动
      • 上/下高度调节
    • 这种“精细控制能力”是该细分市场的核心竞争优势。

二、系统方案与总体策略（STRATEGY）

Superior Broom 联合其液压经销商 Fluidtech 与 HydraForce，为 TS50 输送机定义了完整控制需求。

输送机本体配置：

  • 自带动力系统：
    • Yanmar 1.99 L，Tier 4 Final 柴油发动机
  • 液压源：
    • 28 gpm 负载补偿柱塞泵（load-compensated piston pump）
    • 额定工作压力：2500 psi

CANbus 控制需求：

  • 既要控制发动机相关功能；
  • 又要控制输送机液压系统的所有工作功能；
  • 所有功能均需接入 CANbus，实现：
    • 远程控制
    • 状态监控
    • 故障诊断与参数调整。

三、技术实现：阀块与电控配置（RESULT – Hydraulic）

为满足上述需求，Fluidtech 推荐采用 集成 HydraForce 插装阀的液压集成块（manifold），核心配置包括：

1. 阀块元件构成：

  • 2× SP08-47 比例阀（proportional valves）
    • 特点：
      • 独特型号，适配本项目需求；
      • 对泵流量进行精细调节，实现对螺旋输送器及相关执行元件的“细腻控制”；
      • 确保在所有功能同时工作时，仍能充分利用泵流量，而无需对泵或油缸过度放大规格。
  • 2× 单向阀（check valves）
    • 用于防止回流、实现回路逻辑控制与安全锁定。
  • 1× 电磁阀（solenoid valve）
    • 用于开关控制或功能切换。
  • 1× 溢流阀（relief valve）
    • 用于系统过压保护，限制最大压力。
  • 1× 流量调节阀（flow regulator）
    • 用于稳定流量、优化执行元件动作速度与协调性。

2. 阀选型与匹配：

  • 依托 HydraForce 丰富的阀规格与尺寸范围，可以：
    • 精确匹配 28 gpm 泵与相关油缸/马达的流量需求；
    • 避免“为满足峰值工况而整体过度放大元件尺寸”的常见问题；
    • 在保证足够功率的前提下，保持系统紧凑、高效。

四、技术实现：ECU 与 CANbus 控制（RESULT – Electronic）

1. 控制核心：HydraForce ECU-2415

  • 作为整套系统的 CANbus 控制核心，ECU-2415 实现：
    • 对所有比例阀、电磁阀的精细控制；
    • 对发动机与液压系统的综合协调；
    • 提供完整的反馈与诊断功能。

2. 监控与诊断功能：

  • ECU-2415 通过闭环控制与反馈回路，实现对以下参数的监控与故障排查：
    • 发动机诊断信息（engine diagnostics）
    • 泵压力（pump pressure）
    • 螺旋输送器与皮带运行状态（auger and belt operation）
    • 输送机高度与旋转角度（conveyor height and rotation）
    • 其他性能参数
  • 所有信息在驾驶室内的 全彩显示屏（full color display screen） 上实时显示，便于操作员与维修人员使用。

3. 故障排查优势：

  • 来自 Fluidtech 的 John Newman 评价：“故障诊断能力是一个巨大提升，因为它会告诉你问题在哪儿——是线缆被割断、线圈开路还是短路。”
  • ECU-2415 还提供：
    • 阀控制的“无限可调性（infinite controllability）”；
    • 可修改的参数集，可保存并通过“闪存编程（flash programmed）”方式应用到后续机型上，便于平台化与代际升级。

五、项目成果与价值总结（RESULT – Value）

1. 对 Superior Broom 的直接收益：

  • 通过 HydraForce 阀块 + ECU-2415 CANbus 控制系统，TS50 输送机附件实现了：
    • 对螺旋输送器速度、左右摆动、上下高度的极细腻比例控制；
    • 在所有功能同时运行时，仍能充分利用泵流量，无需放大泵与油缸规格；
    • 在驾驶室内即可对输送机进行全面监控与控制；
    • 故障诊断快速、明确，显著缩短排故时间。

2. 对市场竞争力的提升：

  • 单台 SM80 清扫车 + TS50 输送机附件即可完成原本需要多台设备、多次往返的作业：
    • 提高施工效率；
    • 降低设备与人工成本；
    • 以“更精细的输送控制”和“更智能的诊断能力”形成差异化优势。

John Newman 的总结是：

“对 Superior Broom 来说，这是一次 clean sweep（干净利落的全胜）。”
