QCV-2N 快换控制阀，是专门用于快换装置油缸控制的模块化阀组，用来驱动并锁定快换系统中的锁紧油缸。该阀通过对油缸的控制与锁定，实现工作装置在挂接、脱开及作业过程中的安全可靠连接。
功能与结构特点：
- 应用场景： 快换系统（典型为挖掘机等工程机械的快换装置）。
- 作用： 控制快换油缸的伸缩，并在快换处于关闭位置时，对油缸进行无泄漏锁定，防止工具在工作中意外松脱。
- 模块化设计：
- 可配置为 4/2 换向阀 或 4/3 换向阀，以适配不同控制逻辑与中位机能需求。
- 可选配 第二个减压阀（pressure reducing valve），用于对快换油缸回路进行独立减压或压力管理。
安全与保护机能（技术细节）：
- 无泄漏锁紧保护：
- 通过一个附加的、可解锁单向阀（additional unlockable check valve），在快换处于关闭位置时，将油缸腔体无泄漏锁定，确保工具在作业期间始终保持安全锁紧。
- 防错误连接保护：
- 在进油口与回油口管路中设置单向阀（check valves in the inlet and outlet line），对错误接管等情况提供结构级保护，降低误接导致的安全风险。
- 流量限制与动作平顺性：
- 通过进油节流孔（volume flow limitation through inlet orifice）限制进入快换油缸的流量，控制动作速度，减少冲击与振动。
- 锁紧压力监测预留：
- 预留压力开关连接接口（optional connection of a pressure switch in order to monitor the locking pressure），可用于监测锁紧压力是否达到设定值，并将信号反馈给驾驶室指示灯或整机控制系统，实现“未锁紧禁止动作”等安全逻辑。
技术参数（完整）：
- 型号： QCV-2N
- 接口尺寸（Port size）： G 1/4″
- 最高工作压力（Maximum pressure）： 400 bar
- 最大流量（Maximum flow）： 30 l/min

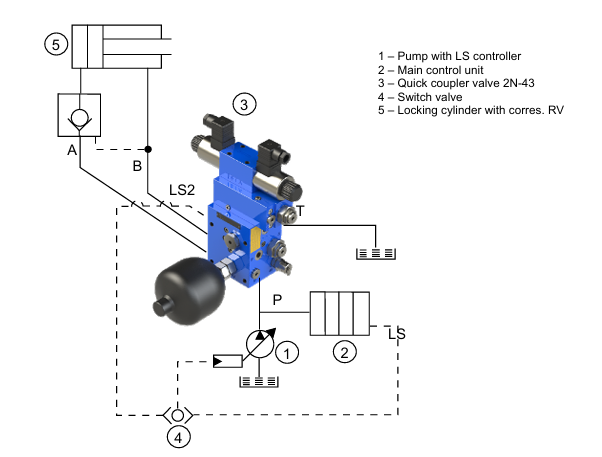

液压原理：
- 官方提供了两种液压原理示意：
- 带 4/2 换向阀的液压原理图（Hydraulic schematic with 4/2 way valve）
- 带 4/3 换向阀的液压原理图（Hydraulic schematic with 4/3 way valve） 这两种方案均以 QCV-2N 为核心，通过不同机能的方向阀与附加单向阀、减压阀、节流孔等元件组合，实现快换油缸的驱动、锁紧与安全保护。
典型应用：
- 挖掘机等工程机械的快换系统，用于在不下车的情况下快速更换铲斗、破碎锤等工具，并确保在高压工况下的锁紧安全。
