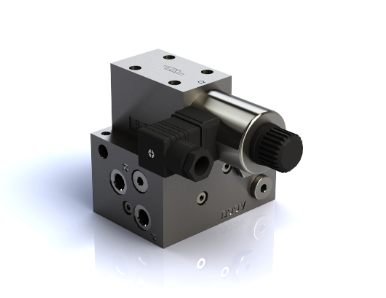

快换控制阀
在挖掘机等工程机械的快换系统中，用户既需要可靠的锁紧安全，又希望在更高流量下保持动作平顺、结构紧凑、易于集成。基于 快换控制阀平台，我们将其与 AUTOMATION STUDIO LIVE MANIFOLD 液压仿真与阀块设计流程深度结合，为主机厂与系统集成商提供一套从回路设计、仿真验证到阀块制造的一体化解决方案。
1. 产品定位与核心功能
快换控制阀专门用于控制快换装置上的锁紧油缸，实现工作装置在挂接、脱开及作业过程中的安全可靠连接，特别适用于中等至较大流量的快换系统。
- 典型应用：
- 挖掘机快换装置
- 其他通过油缸实现机械锁紧的快换系统
- 主要功能：
- 控制快换油缸伸出/缩回，实现工具挂接与脱开
- 在快换处于“关闭/锁紧”位置时，对油缸进行近似无泄漏锁定，防止工具在高压工况下意外松脱
- 通过模块化配置，适配不同控制逻辑与安全等级需求

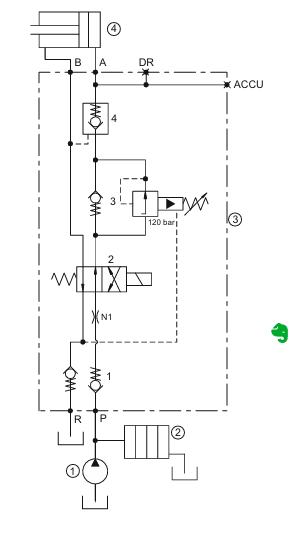

2. 模块化结构与回路配置
采用模块化设计，便于根据整机与快换系统的具体要求进行配置与扩展：
- 方向阀配置：
- 可配置为 4/2 换向阀 或 4/3 换向阀
- 通过不同中位机能（如中位保压、卸荷等）适配不同整机控制策略
- 压力控制扩展：
- 可选配 第二个减压阀（pressure reducing valve）
- 用于对快换油缸回路进行独立减压或压力管理，例如：
- 限制锁紧压力，保护快换结构件与油缸
- 区分系统主压力与快换锁紧压力
3. 安全与防误操作设计（完整技术机能）
在安全性与防误操作方面集成了多重液压保护元件与逻辑：
- 无泄漏锁紧保护：
- 通过一个附加的、可解锁单向阀（additional unlockable check valve）
- 在快换处于“关闭/锁紧”位置时，将锁紧油缸腔体无泄漏锁定
- 确保在长时间作业、压力波动或停机状态下，工具仍保持可靠锁紧
- 防错误连接保护：
- 在进油口与回油口管路中设置单向阀（check valves in the inlet and outlet line）
- 即使现场接错管路，也能通过单向阀结构降低误接带来的风险
- 对多品牌快换、现场改装与后市场应用尤为关键
- 流量限制与动作平顺性：
- 通过进油节流孔（volume flow limitation through inlet orifice）限制进入快换油缸的流量
- 控制锁紧/解锁动作速度，减少冲击与振动，提升操作舒适性与结构寿命
- 锁紧压力监测预留：
- 预留压力开关连接接口（optional connection of a pressure switch in order to monitor the locking pressure）
- 可用于：
- 监测锁紧压力是否达到设定值
- 将信号反馈给驾驶室指示灯或整机控制器
- 实现“未锁紧禁止工作装置动作”等安全互锁逻辑
4. 关键技术参数
以下为 QCV-3N 型号的核心技术数据，适用于中等至较大流量快换系统：
- 型号： QCV-3N
- 接口尺寸（Port size）： G 3/8″
- 最高工作压力（Maximum pressure）： 400 bar
- 最大流量（Maximum flow）： 60 l/min
这些参数使 QCV-3N 特别适合：
- 中大吨位挖掘机快换系统
- 需要高压力、同时具备更高流量能力的锁紧油缸回路
